Опция используется для создания ветровых нагрузок, действующих на осесимметричные конструкции (конструкции на базе регулярного полигона). Опция доступна при использовании следующих норм:
- Американских снеговых/ветровых норм ANSI/ASCE 7-98
- французских снеговых/ветровых норм NV65 (параграф 3) или NV65 02/09

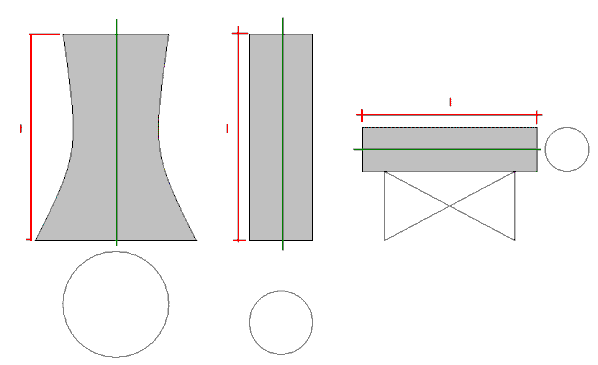

Рисунок ниже показывает типы конструкций (диалоговое окно французских снеговых и ветровых норм), для которых могут быть созданы ветровые нагрузки .
Опция позволяет создавать ветровые нагрузки, действующие на выбранные плоские конечные элементы и на плиты. Это означает, что прежде чем применить эту опцию необходимо выбрать плиты или конечные элементы, для которых будет создаваться ветровая нагрузка.
Можно начать генерацию ветровой нагрузки одним из следующих способов:
- Выбрав в меню команду Нагрузки > Специальные нагрузки > Ветер на цилиндрах.
- Щелкните
.

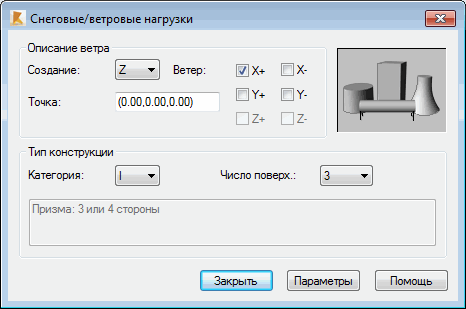

В верхней части диалогового окна в поле Направления ветра:
- Генерация - можно задавать направление вдоль высоты определяемой осесимметричной конструкции (цилиндра). А также возможно выбрать направления осей X, Y и Z глобальной системы координат;.
- Ветер позволяет задавать направление создаваемых ветровых нагрузок. Направления задаются в глобальной системе координат.
В нижней части диалогового окна в поле Тип конструкции можно определить следующие параметры.
- Французские нормы:
Категории – список доступных для расчета категорий конструкций:
категория I
Призма: с 3 или 4 гранями
категория II
Призма: с числом граней от 5 до 10 без криволинейных ребер
категория III
Призма: с числом граней от 11 до 20 с/без криволинейных ребер
категория IV
Цилиндр: с круговым основанием с тонкими или толстыми ребрами (с острыми краями)
категория V
Призма: с числом граней более 20 с/без криволинейных ребер
категория VI
гладкий цилиндр с круговым основанием без ребер
Если в списке доступных категорий выбрана категория конструкции, то становится активной опция Число поверхностей. Из списка можно выбрать число граней осесимметричной конструкции. Для категорий, не входящих в список, опция Число поверхностей недоступна.
- Американские нормы:
Категории – список доступных для расчета категорий конструкций:
категория I
Квадрат
категория II
шестиугольник или восьмиугольник
категория III
относительно гладкий круг
категория IV
неровный круг (D'/D=0,02)
категория V
очень неровный круг(D'/D=0,08)
Для всех категорий списка доступна опция Число граней. Из списка можно выбрать число граней осесимметричной конструкции.
После определения основных параметров осесимметричной конструкции и при нажатии на кнопку Параметры на экране появляется диалоговое окно, позволяющее осуществить определение параметров ветровой нагрузки .
