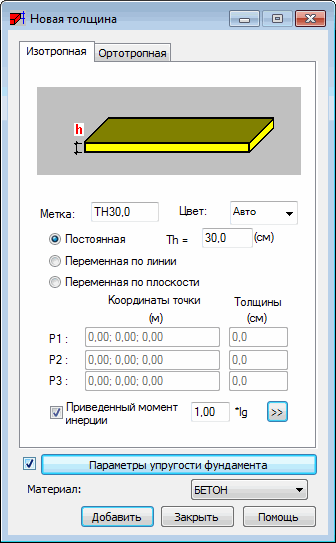

Чтобы задать толщину одной плиты, выберите вкладку "Однородная".
Параметры однородной толщины такие.
- Метка - это поле, в котором можно выбрать метку (имя) определяемого типа толщины.
- Цвет - это поле в котором может быть выбран цвет типа толщины.
- толщина плиты.
- Постоянная - при выборе этой опции толщина элемента конструкции назначается постоянной.
Поле Th - здесь вводится значение толщины поверхностного элемента конструкции (плиты), если толщина назначается постоянной вдоль всего конечного элемента (плиты).
- Переменная вдоль линии - при выборе этой опции толщина определяемого конечного элемента (плиты) конструкции будет линейно переменной. Нужно будет только задать толщину плиты в двух точках (P1 и P2).
- Переменная на плоскости - при выборе этой опции изменение толщины конечного элемента (плиты) определяется заданной плоскостью. Пользователь должен задать толщину панели в трех точках (P1, P2 и P3), которые определять плоскость изменения толщины.
- Постоянная - при выборе этой опции толщина элемента конструкции назначается постоянной.
- Приведение момента инерции – при выборе этой опции можно уменьшить момент инерции элементов матрицы.
Приведение не оказывает влияния на жесткость мембраны (сжатие, растяжение) и перерезывающие усилия. Элементы матрицы изгиба для конечных элементов умножаются на заданную величину коэффициента приведения.
Приведение моментов инерции железобетонных сечений применяется при статическом расчете для того, чтобы учесть влияние трещин в сечении. Этот метод допускается нормами США (UBC 1997 пункт 1910.11.1 или ACI 318 пункт10.11.1). Примеры уменьшения жесткости согласно ACI:
- стены без трещин 0.70* Ig;
- стены с трещинами 0.35* Ig;
- плоские плиты и пластины 0.25* Ig.
- При нажатии на кнопку "Параметры упругости основания" (упругий коэффициент постели К) открывается диалоговое окно Определение: упругое основание.
- Материал - это поле, в котором выбирается материал для выбранного типа толщины.
После того, как определены параметры, указанные выше, нажимают на кнопку Добавить. Новый определенный тип толщины будет добавлен к списку активных типов.
