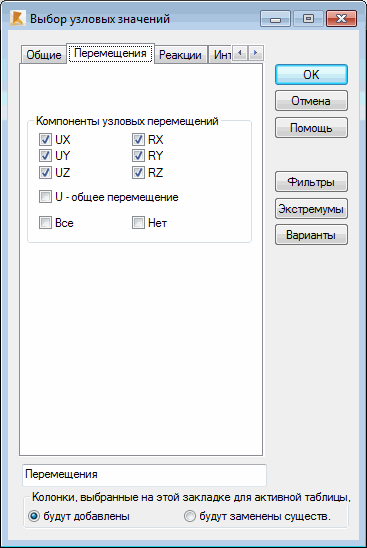

Чтобы изменить параметры перемещения узлов для представления, в диалоговом окне Выбор узловых значений перейдите на вкладку "Перемещения".
Для этого можно выбрать следующие компоненты узловых перемещений:
- RX, RY, RZ: при выборе, в таблицу добавляются столбцы с полученными в ходе расчета конструкции значениями вращения узлов конструкции вокруг оси X, Y или Z (соответственно) общей системы координат;
- UX, UY, UZ: при выборе, в таблицу добавляются столбцы со значениями вращения узлов конструкции вокруг оси X, Y или Z (соответственно) общей системы координат стержня;
- полное результирующее перемещение в общей системе координат, значение которого равно корню из суммы возведенных в квадрат значений перемещения UX, UY, UZ.
