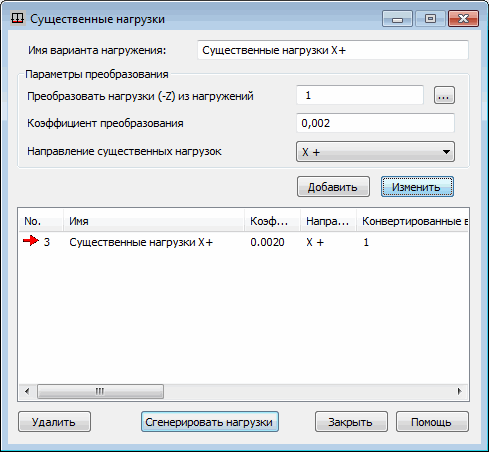

Данная опция используется для преобразования в выбранном направлении значений выбранных расчетных вариантов нагружения (только Z-направление). Опция доступна в меню после выбора команды Нагрузки > Специальные нагрузки > Конвертация нагрузок.
Все нагрузки в случаях, выбранных для преобразования, будут присвоены выбранным вариантам во время построения модели (Присвоить нагрузки вариантам), их направление поменяется с (Z-) на выбранное для преобразования направление. Значение нагрузки умножается на коэффициент преобразования.
Начальные нагрузки (выбранные для преобразования) не изменяются. После создания нагрузки в таблице будут представлены получившиеся нагружения в результате преобразования выбранных нагрузок.
Для преобразования конвертируемых нагрузок поступают следующим образом:
- задают варианты нагружения, для которых будет выполняться преобразование нагружения (-Z);
- задают значение коэффициента преобразования);
- задают направление преобразования (X +, X-, Y +, Y-);
- нажимают на кнопку Добавить;
- нажимают на кнопку Создать нагрузки.
Кнопка Изменить, следующая за кнопкой "Добавить", позволяет менять параметры варианта нагружения, выбранного из списка подлежащих преобразованию.
Если нажать на кнопку Удалить, тогда выбранный пункт будет удален из списка преобразованных вариантов нагружения.
В "Таблице нагрузок" подается следующая информация:
- "Преобразованное нагружение" – номер и название преобразованного нагружения;
- направление (Z-);
- коэффициент преобразования – безразмерный коэффициент;
- направление преобразования – в зависимости от выбранного направления X+ / Y+ / X- / Y-;
- нагружение – номер модального нагружения, в который преобразуется нагрузка или динамический для всех нагружений.
Процесс преобразования нагрузки относится ко всем видам нагрузок, за исключением:
- вынужденных перемещений (узловых);
- равномерных моментов (линейных);
- дилатации (линейного расширения)
- температуры (линейной и плоскостной);
- гидростатического давления (плоскостного);
- масс;
- сил предварительного напряжения (специальных нагрузок);
- подвижных нагрузок.
