Используйте этот параметр для определения несущих балок.
Получить доступ к этому параметру можно следующим образом:
- Выбором из меню "Геометрия" > "Балки"
- Щелкните значок
на панели инструментов "Определение конструкции".

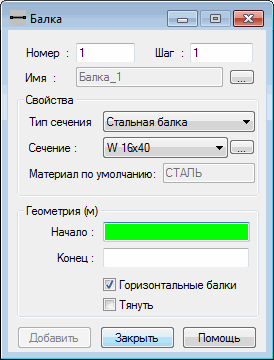

Затем открывается следующее диалоговое окно.
Используйте поля в верхней части диалогового окна, чтобы определить номер и имя балки. Поле Имя недоступно для редактирования и отображает имя, созданное на основе выбранного синтаксис в диалоговом окне Имена стержней и объектов По умолчанию синтаксис имени балки определяется следующими параметрами: %t_%n и %t_%s, где:
%t - имя типа стержня
%n - пользовательский номер для объекта.
Щелкните
рядом с полем Имя, чтобы открыть диалоговое окно Имена стержней и объектов, для определения нового имени.
Ниже можно задать следующие свойства балки:
- Тип сечения (деревянная, стальная или ж/б балка)
- Сечение
- Материал по умолчанию (это поле не доступно для редактирования, в нем представляется материал, заданный для выбранного типа сечения балки).
рядом с полем "Сечение". В нижней части диалогового окна можно задать дополнительные параметры для определения геометрии несущей балки.
- Координаты начального узел балки
- Координаты конечного узла балки.
Если поставлен флажок возле опции Тянуть, конец балки будет определен как начало следующей балки.
Если поставлен флажок возле опции Горизонтальные балки, балки определяются в плоскости XY; после задания начальной точки балки, плоскости XY и координаты Z для начальной точки. Конечный узел балки должен иметь ту же координату Z как и начальный узел.
