Можно использовать метод триангуляция Делоне для создания сетки КЭ для любой 2D поверхности. Если внутри области имеются отверстия, их определяют заданием контуров. Наличие отверстий будет учтено при создании сетки КЭ. После выбора метода Делоне, выберите контур, для которой элемент будет создана сетка КЭ.

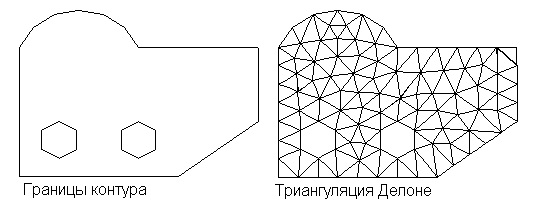

Пример КЭ сетки, созданной с помощью метода Делоне:
После определения параметров для метода Делоне, можно задать способ создания сетки, как чистый метод Делоне или с помощью метода формирования дополнительных узел (метод Канга, используя эмиттеры).
Эмиттеры являются пользовательскими узлами, около которых сетка КЭ будет сгущена. Параметры сгущения задаются как параметры Канга:
- H0 параметры, определяющие длину первой волны
- Праметры Канга (H max ,)
Специальные параметры метода Канга:
- Hmax - длина второй последней волны до завершения сгущения
- Q - отношение длины следующей волны к длине предыдущей.
См. также:
Примеры создания сетки конечных элементов (пластины и оболочки)
