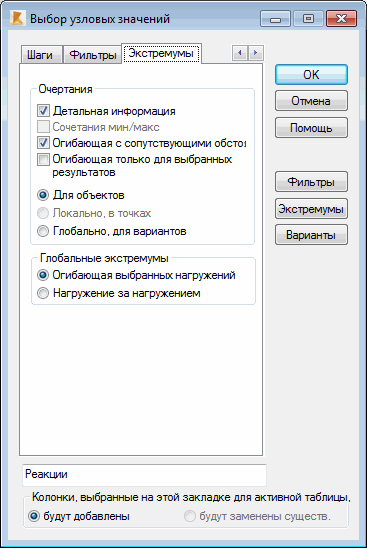

Для изменения параметров предельных значений, выводимых на экран, выберите вкладку "Предельные значения" в диалоговом окне Колонки.
В поле Предельные значения станут доступны следующие опции.
- Подробная информация – если эта опция активна, в таблице на экране будут показаны значения соответствующих величин (силы реакции, перемещения и т. д.), количество объектов (узлов, стержней, плит) и вариант нагружения, для которого были просчитаны эти значения.
- Сочетания мин/макс – если эта опция активна, то таблица покажет определение сочетаний, для которых были получены мин./макс. значение
- Огибающая с сопутствующими значениями – если эта опция активна, в таблице на экране кроме предельного параметра компонента соответствующей величины, будут отображены остальные компоненты сил, перемещений и т. д., просчитанные в точке возникновения максимального значения компонента силы или перемещения.

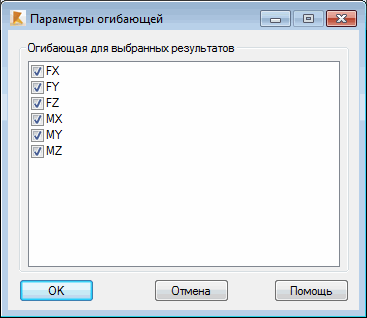

- Огибающая только для выбранных результатов – если эта опция активна, то огибающая рассчитывается только для выбранных величин (значения сопутствующих показываются для всех остальных величин). Нажмите кнопку Огибающие для того, чтобы открыть диалоговое окно Параметры огибающей со списком результатов, которые учитываются при расчете огибающей. Если отключена опция Огибающая с сопутствующими значениями, тогда будет недоступна опция Огибающая только для выбранных результатов.
Опции огибающей используются для поиска предельных значений выбранных вариантов нагружения.
Результаты в таблицах для арматурных стержней отображаются в определенном количестве точек. Они задаются на вкладке "Точки" (по умолчанию, для стержней - это начальный и конечный узлы).
Результаты в таблице по плитам отображаются для узлов или конечных элементов.
Имеются три способа представления предельных значений.
- Для поиска предельных значений во всех вариантах нагружения для каждого стержня или плиты (во всех точках или узлах), выберите опцию Для каждого объекта. Будут получены минимальное и максимальное значения отдельно для всего стержня или плиты.
- Для поиска предельных значений во всех вариантах нагружения для каждой точки на стержне или узла на плите, выберите опцию Для каждой точки. Будут получены минимальное и максимальное значения отдельно для каждой точки, узла или элемента.
- Для поиска предельных значений во всех вариантах нагружения для всех стержней и/или плит по всем точкам или узлам, выберите Для всех объектов. Будут получены общие минимальное и максимальное значения всех выбранных стрежней или плит. Выбор данной опции приводит к такому же эффекту, как переход на вкладку "Общие предельные значения" в таблице, с той лишь разницей, что будут получены значения сопутствующих результатов.
В поле Общие предельные значения расположены следующие опции.
- Все варианты – общие предельные значения будут найдены для всех варинатов нагружения.
- Отдельные варианты – предельные значения будут найдены и показаны для каждого варианта нагружения отдельно.
