Графический фильтр

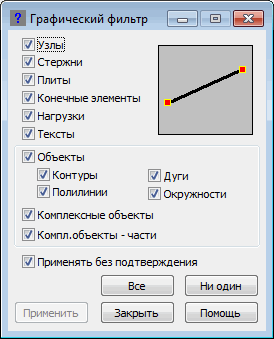

Диалоговое окно Фильтр графического выбора, где указывают элементы конструкции в чертежной области, доступно:

• в меню: Редактор > Особый выбор > Фильтр графического выбора;
• Щелкните .

В диалоговом окне предусмотрены следующие возможности:

Узлы	При выборе () в области графического просмотра будут выбраны узлы конструкции. Если же опция будет выключена, то в области графического просмотра узлы выбираться не будут.
Стержни	При выборе () в области графического просмотра будут выбраны стержни конструкции. Если же опция будет выключена, то стержни не будут выбираться.
Плиты	При выборе () в области графического просмотра будут выбраны плиты. Если же опция будет выключена, плиты не будут выбираться.
Конечные элементы	При выборе () в области графического просмотра будут выбраны сгенерированные для модели конструкции конечные элементы. Если же опция будет выключена, то конечные элементы выбираться не будут.
Нагрузки	При выборе () в области рисования будут выбраны приложенные на конструкцию нагрузки (это относится к графическому представлению всех нагрузок). Если же опция будет выключена, то нагрузки не будут выбираться.
Тексты	При выборе () в области графического просмотра будет выбран текст. Если же опция будет выключена, то текст выбираться не будет.
Объекты	При выборе () в области графического просмотра будут выбраны все опции, связанные с объектами (дуги, окружности, плиты, полилинии, контуры и т. д.). Если же опция будет выключена, то не будет выбрана ни одна из опций, связанных с объектами.
Контуры	При выборе () в области графического просмотра будут выбраны созданные в конструкции контуры. Если же опция будет выключена, то контуры выбираться не будут.
Полилинии	При выборе () в области графического просмотра будут выбраны созданные в конструкции полилинии. Если же опция будет выключена, то полилинии выбираться не будут.
Дуги	При выборе () в области графического просмотра будут выбраны дуги, созданные в конструкции. Если же эта опция будет выключена, то дуги выбираться не будут.
Окружность	При выборе () в области графического просмотра будут выбраны окружности, созданные в конструкции. Если же опция будет выключена, то окружности выбираться не будут.
Cложные объекты	При выборе () в области графического просмотра будут выбраны созданные в конструкции сложные объекты, т. е. такие объекты, которые получаются в результате экструдирования и вращения. Если же опция выключена, то сложные объекты не будут выбираться.
Части сложных объектов	При выборе () в области графического просмотра будут выбраны части сложных объектов (объект, который был использован для экструдирования и вращения, стороны, основание и верх сложных объектов), созданных в конструкции. Если же опция будет выключена, то части сложных объектов выбираться не будут.

В правой части диалогового окна имеются две кнопки:

• Все – выбираются все опции диалогового окна Фильтр графического выбора;
• Ни один - все отменяется.

В нижней части диалогового окна находится поле Применить (без подтверждения), при выборе которого кнопка Применить будет неактивной, а при ее выключении, кнопка Применить станет активной и тогда можно будет подтвердить опции диалогового окна.
