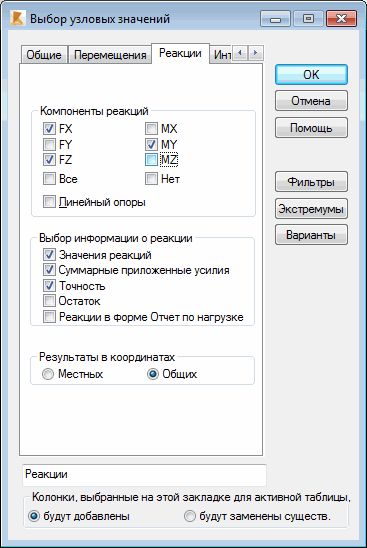

Если в диалоговом окне Выбор узловых значений перейти на вкладку "Реакции", то на экране появится следующее диалоговое окно.
Могут быть выбраны и отображены следующие компоненты внутренних усилий.
- FX, FY, FZ - если выбраны, то к таблице будет добавлен дополнительный столбец для представления реакций, полученных в процессе расчета конструкции (ось X, Y или Z, соответственно).
- MX, MY, MZ - если выбраны, то к таблице будет добавлен дополнительный столбец для представления реактивных моментов, полученных в процессе расчета конструкции (ось X, Y или Z, соответственно).
Можно также показать величины линейных реакций для опор, определенных как линейные на краях. Величины линейных реакций представляются в узлах, принадлежащих линейной опоре на краю. В остальных опорных узлах величина будет показана как N/A. Величины линейных реакций вычисляются как величина реакции в узле, деленная на половину длины сторон элементов, соединяющихся в узле. Единица измерения линейной реакции – это сила или момент на единицу длины.
В поле Выбор информации о реакции могут быть определены следующие параметры.
- Значение реакции - Если выбрана эта функция, то в таблице будут представлены выделенные компоненты усилий в опорных узлах. Если эта функция не активизирована, то вместо значений компонентов усилий в таблице будут представлены параметры из поля Выбор Информации о Реакции.
- Сумма действующих сил
Сумма действующих сил
Если выбрана эта функция, то к таблице добавляются дополнительные строки.
- Сумма знач. – арифметическая сумма сил и моментов для заданного направления и заданных узлов.
- Сумма реакц. – сумма моментов сил и реакций для заданного направления во всех узлах с опорами ( с учетом реакций упругого грунта).
- Сумма сил – сумма сил и моментов от внешней нагрузки в заданном направлении.
Сумма сил указывается для каждого направления глобальной системы координат.
Сумма моментов (для суммы реакций и суммы сил ) определяется относительно точки с координатами (0; 0; 0). В программе учитываются моменты и силы, действующие на определенных расстояниях от точки с координатами (0; 0; 0).
Для квадратических комбинаций в вариантах сейсмических или модальных расчетов сумма реакций и сумма сил определяются не добавлением квадратических комбинаций реакций в отдельных узлах, а увеличением сумм соответствующих величин и сумм сил в случае вычисления форм колебаний.
- Погрешность равновесия - если выбрана эта функция, то к таблице добавляется дополнительная строка для представления значения погрешности равновесия конструкции. Эти параметры описывают общее равновесие действующих сил и реакций, полученных в результате расчета конструкции.
- Остаток - Если выбрана эта функция, то к таблице добавляется дополнительная строка для представления параметра, который показывает сумму внешних сил и реакций в опорных узлах для каждого типа нагрузки.
- Дополнительно может быть включена опция Реакции в форме Отчета по нагрузке, которая позволяет представить реакции в форме, принятой в программе Robot.
Первое значение погрешности
Для каждого узла конструкции программа выбирает максимальные значения силы F и максимальные значения моментов - maxM, а также подсчитывает и показывает невязки уравнений равновесия - "остаточные силы"- F (RF) и "остаточные моменты" - M (RM). Далее для каждого узла рассчитываются отношения RF/max F и RM/max M. Первое значение погрешности принимается равным максимальному из этих отношений.
Второе значение погрешности
Программа рассчитывает невязки уравнений равновесия опорных узлов - "остаточные силы RF и остаточные моменты RM. Затем для каждого узла рассчитываются следующие отношения: |RF| / |Реакция F| и |RM| / |Реакция M|; значение погрешности будет равно максимальному из полученных значений. В этом случае F, RF, M и RM считаются векторами.
Значение погрешности для комбинации типов нагрузок рассчитывается следующим образом. Например, комбинация из 1000 типов нагрузки с погрешностью каждого типа, равной 0,001, будет иметь погрешность, которая равна 1,0.
Ниже располагаются опции, предоставляющие возможность выбрать систему координат, в которой будут представлены полученные значения реакций (локальная или общая системы координат).
