Эта опция позволяет показать на экране описание рассматриваемой конструкции. Описание содержит дополнительные записи, относящиеся к конструкции; в зависимости от активных опций, описание может содержать, например, список сечений, имена групп или вариантов. Диалоговое окно Описание вызывается командой: Вид > Параметры легенды.
Возможен выбор одного из следующих вариантов:
- цвета сечений, группы, материалы, этажи, типы стержней, панели – если выбраны эти опции, то Robot показывает список цветов, назначаемых показываемым элементам таким как сечения, материалы, этажи, стержни, панели; Прим.: Список цветов приводится в описании, если в диалоговом окне Показать соответствующая опция показа была включена.
- варианты – если выбрана эта опция, то когда назначается показ результата в форме эпюр или карт, будет представлено имя списка или варианта;
- символы нагрузки – если выбрана эта опция, то приводятся описания типов и единиц измерения для нагрузки. Прим.: Символы нагрузки присутствуют в описании, если соответствующая опция показа включена в диалоговом окне Показать;
- армирование пересечений – при выборе этой опции в отчет будет включено описание масштаба, если опция показа армирование пересечений активизирована;
- силы – при выборе этой опции Robot показывает описание масштаба и единиц измерения на эпюрах внутренних сил;
- максимальные и минимальные значения – при выборе этой опции Robot показывает описания макс/мин величин для назначенных эпюр.
- описание эпюр на разрезах плит - при выборе этой опции Robotпоказывает описание эпюры, созданной на разрезе плиты (название разреза, количество, представленное на эпюре, величину интеграла для выбранного компонента по длине линии разреза);
- приведенные силы - при выборе этой опции Robot показывает величины эквивалентных сил и моментов в глобальной системе, приведенных к центру тяжести разреза плиты. Величины представляются для одиночного варианта или сочетания, а не для огибающей нагружения;
- упрощенный масштаб для карт - если эта опция выбрана, Robot показывает цветной масштаб с описанием величин (ПРИМЕЧАНИЕ: количество цветов - 15). Эту опцию можно использовать для показа карт на плитах, а не карт для стержней.

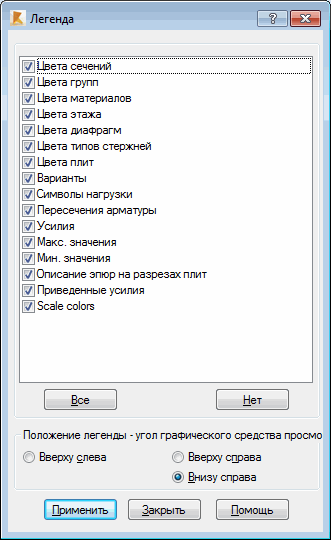

После активизации любой опции в показанном выше диалоговом окне (
) и нажатия кнопки Применить описание конструкции будет содержать описание, соответствующее выбранной опции. Отключение опции и нажатие на кнопку Применить удаляют данную опцию из описания конструкции.
В нижней части диалогового окна расположены две кнопки:
- Все – при нажатии на эту кнопку активизируются все опции в указанном диалоговом окне (все элементы описания конструкции будут представлены на экране);
- Ни один – при нажатии на эту кнопку в диалоговом окне Описание конструкции не будет выбрана ни одна из опций (ни один из элементов описания не будет представлен на экране).
