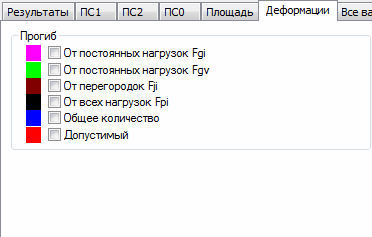

Как только в диалоговом окне Диаграммы, вызванном из меню "Результаты", выбрана вкладка "Деформации", на экране появится диалоговое окно, показанное ниже.
Прим.: Обозначения, представленные в этом диалоговом окне, зависят от выбранных норм проектирования ж/б элементов.
Для представления в данном диалоговом окне могут быть выбраны перечисленные ниже значения.
В поле Прогиб
- От постоянных нагрузок Fgi(кратковременные прогибы);
- От постоянных нагрузок Fgv (долговременные прогибы);
- От перегородок Fji (кратковременные прогибы от постоянных нагрузок, приложенных во время строительства перегородки);
- От всех нагрузок Fpi (кратковременные прогибы, вызванные всеми нагрузками - постоянными и временными, которым подвергается элемент при исследовании);
- Общий прогиб F = Fgv - Fji + Fpi - Fgi.
В поле Деформации по ПС1
- Растянутые стержни
- деформации в сжатых стержнях;
- деформации в бетоне.
В поле Напряжения по ПС2
- Растянутые стержни
- деформации в сжатых стержнях;
- напряжения в бетоне.
Прим.: Цвет представления данных в диаграмме показан около соответствующего значения.
Прим.: Если в диалоговом окне "Опции расчета" (вкладка "Общие", диалоговое окно Дополнительные свойства) включена опция "Показать эпюры для всех сочетаний", то можно отобразить как эпюры для всех сочетаний, так и эпюры для каждого сочетания нагрузок в отдельности.
