С помощью этой опции можно получить доступ к базе данных составных сечений. Пользователь может легко задать довольно сложное составное сечение путем назначения соответствующих размеров выбранному типу сечения.
Получить доступ к данной опции можно одним из следующих способов:
- При выборе команды меню: "Инструменты" > "Определение сечения".
- при выборе команды меню Файл > Новое сечение > База данных сплошных сечений или на панели инструментов
.

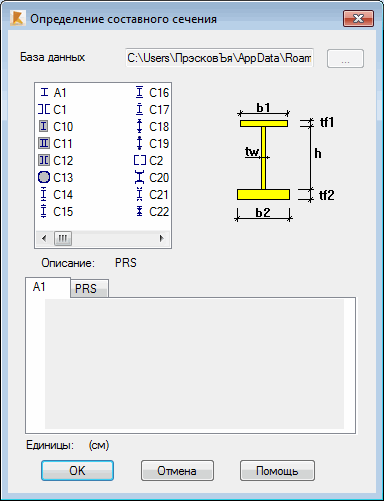

При выборе опции, открывается диалоговое окно "Определение составного сечения".
В модуль "Определение сечения" можно импортировать нужное сечение из активной базы данных сечений, которая указывается в верхней части диалогового окна. Средняя часть диалогового окна разделена на три области:
- схематическое представление доступных типов сечений вместе с их символами (см. таблицу ниже);
- схематический рисунок сечений с основными размерами;
- Несколько вкладок, в зависимости от выбранного типа сечения, на которых можно определить характеристики (размеры) создаваемого сечения.
Чтобы импортировать сечение в модуль "Определение сечения", необходимо:
- перейти на экран "Определение сечений";
- в диалоговом окне "Определение составного сечения" выбрать тип сечения (например С1);
- на соответствующих вкладках указывают характеристики сечения (такие, как размеры и материал); количество характеристик зависит от выбранного типа составного сечения;
- нажать на кнопку ОК.
Список доступных типов сечений:
|
Значок |
Обозначение |
Описание сечения |
|---|---|---|
|
A1 |
Двутавр с одной осью симметрии. |
|
C1 |
Два швеллера |
|
C10 |
Двутавр в прямоугольном бетонном сечении |
|
C11 |
Два двутавра в прямоугольном бетонном сечении |
|
C12 |
Два швеллера в прямоугольном бетонном сечении |
|
C13 |
Четыре уголка + четыре пластины, заполненные бетоном |
|
C14 |
Двутавр с двумя таврами |
|
C15 |
Двутавр с двумя таврами |
|
C16 |
Двутавр с двумя пластинами |
|
C17 |
Двутавровое сечение с двумя пластинами разного размера |
|
C18 |
Двутавр с двумя меньшими двутаврами |
|
C19 |
Двутавр с двумя круглыми сечениями |
|
C2 |
Два швеллера |
|
C20 |
Двутавр с двумя швеллерами |
|
C21 |
Двутавр с четырьмя уголками |
|
C22 |
Двутавр с четырьмя уголками |
|
C23 |
Два швеллера |
|
C24 |
Швеллер с двумя пластинами |
|
C25 |
Швеллер с двумя уголками |
|
C26 |
Швеллер с двумя уголками |
|
C27 |
Два уголка |
|
C28 |
Четыре уголка с двумя пластинами |
|
C29 |
Четыре уголка с пластинами |
|
C3 |
Два швеллера с двумя пластинами |
|
C30 |
Восемь уголков |
|
C31 |
Восемь уголков |
|
C32 |
Четыре уголка с двумя швеллерами |
|
C33 |
Четыре уголка с четырьмя пластинами |
|
C34 |
Швеллер с двумя уголками |
|
C34a |
Четыре уголка |
|
C37 |
Три двутавра |
|
C38 |
2 двутавра |
|
C39 |
Два швеллера с четырьмя пластинами |
|
C4 |
Два швеллера с двумя пластинами |
|
C40 |
двутавр с двумя швеллерами |
|
C5 |
2 двутавра |
|
C6 |
Четыре швеллера |
|
C7 |
Коробка с двумя двутаврами |
|
C8 |
Четыре уголка |
|
C9 |
Двутавр + швеллер с бетонным прямоугольным сечением |
