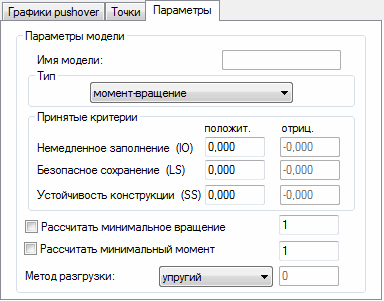

Если в диалоговом окне Определение модели нелинейного шарнира выбрана вкладка "Параметры", на экране появляется представленное ниже диалоговое окно.
Верхняя часть диалогового окна содержит диаграмму для определенной модели шарнира.
Имя модели содержит имя активной модели шарнира. На вкладке имеются опции, которые позволяют определить тип модели шарнира и определить параметры модели.
Значения величин откладываются на диаграмме таким образом: по оси абсцисс откладываются перемещение (мм), угол поворота (радиан) или деформация, а по оси ординат - сила (кН), момент (кНм) или напряжение (MПa).
После выбора типа модели Напряжение-деформация опции Вычислить предельный поворот и Вычислить предельный момент становятся недоступными.
В поле Принятые критерии доступны следующие опции:
- Немедленная эксплуатация – обозначает состояние после землетрясения, при котором конструкция пострадала минимально c ничтожными повреждениями. Элементы, не являющиеся несущими, такие, как перегородки, остались незатронутыми. Здание не представляет угрозы для жизни и может надежно эксплуатироваться;
- Безопасность жизни - состояние после землетрясения конструкции, потерпевшей значительный ущерб, хотя ее главные несущие элементы остались неповрежденными. Существует некоторый риск ущерба жизни как внутри, так и вне здания. Для дальнейшей эксплуатации здания требуется значительный ремонт, который может быть экономически невыгодным.
- Конструктивная устойчивость - состояние после землетрясения, при котором конструкция находится на грани полного разрушения. Имеется высокий риск угрозы жизни из-за падающих частей конструкции. Здание требует капитального ремонта, который в большинстве случаев нерентабелен.
Значения копируются с изменением знака из положительных полей. Существуют две возможности определения характеристик шарниров: включением или выключением опций Вычислить предельную силу (момент) и Вычислить предельное перемещение (угол поворота).
Если опция "Вычислить предельную силу (момент)" выключена, тогда величины, определенные в таблице, доступной на вкладке "Точки", должны быть выражены в абсолютных значениях в соответствующих единицах. Эти величины пересчитываются, если единицы изменены.
Если включена опция "Вычислить предельную силу (момент)", тогда величины, определенные в таблице, доступной на вкладке Точки, должны быть безразмерными значениями, определенными на основе функции-диаграммы по отношению к соответствующим относительным величинам; то есть предельная сила или перемещение вычисляются для каждого стержня отдельно. При таком способе значения величин на диаграмме не изменяются при изменении единиц.
Относительные значения сил и перемещений зависят от данных, касающихся сечения, материала и других, упоминавшихся ранее характеристик стержня (может понадобиться, например, длина), для которого назначается шарнир. Относительные величины сил определяются как значения для положительных значений соответствующей локальной оси. Относительные значения перемещений – это обобщенные перемещения по отношению к относительным значениям сил, предполагающих начальную жесткость.
Текущая версия Robot позволяет автоматически определить относительные значения сил и перемещений только для стальных сечений со свойствами, имеющимися в базе данных или определенных пользователем для
- Изгиба (MY,MZ)
- Поперечной силы (FY,FZ)
- Продольной силы (NX).
Если были выбраны различные типы сечений (материалов) или в базе данных сечений отсутствуют данные, необходимые для определения относительных значений, то дальнейший анализ прерывается и стержень, по отношению к которому база данных оказалась несостоятельной, отмечается. Продолжение анализа возможно после определения характеристик данного стержня в виде абсолютных значений, определенных пользователем.
Относительные параметры введены в соответствии с замечаниями в публикации FEMA: NEHRP Guidelines for the Seismic Rehabilitation of Buildings, глава 5.
Нижняя часть диалогового окна содержит поле выбора Метод разгрузки. В этом поле можно выбрать следующие типы разгрузки (смотрите рисунок внизу):
- Упругий - нелинейно-упругая разгрузка, происходящая по тому же пути, что и нагружение.
- Пластический – линейно упругая разгрузка с модулем упругости, равным начальному модулю упругости при нагружении, с параметром разгрузки a = 1.
- С повреждениями - линейно упругая разгрузка с параметром разгрузки a = 0.
- Смешанный - линейно упругая разгрузка с параметром разгрузки 0< a < 1 (промежуточный тип разгрузки между пластическим типом разгрузки и разгрузкой с повреждениями).
