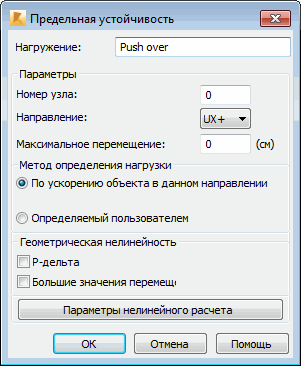

Это диалоговое окно используется для определения параметров расчета предельного равновесия для динамического нагружения.
- Доступ
-
- Убедитесь в том, что модальный расчет уже определен.
- Выберите Расчет
Тип расчета Новый. - Выберите Предельная устойчивость в диалоговом окне "Тип расчета", а затем нажмите кнопку ОК.
- Сочетание
- Имя варианта нагружения.
- Параметры
-

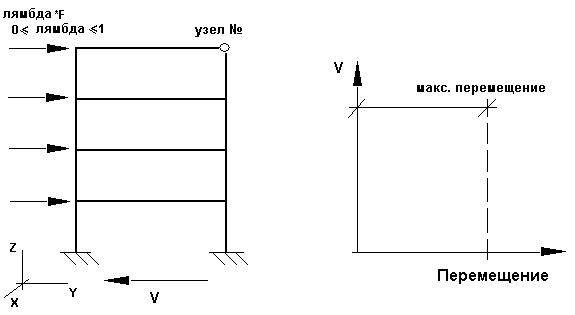

- Номер узла — номер узла конструкции, относящегося к крыше конструкции (см. рисунок ниже);
- Направление — направление внешнего воздействия на конструкцию в общей системе координат;
- Максимальное перемещение — максимальное перемещение в выбранном узле конструкции (см. рисунок ниже).
- Номер узла — номер узла конструкции, относящегося к крыше конструкции (см. рисунок ниже);
- Метод определения нагрузки
-
- По ускорению объекта в данном направлении — задание вектора перемещения в ходе расчета предельного равновесия.
- Пользовательский.
Прим.: Для опции По ускорению объекта в данном направлении используется следующий алгоритм.- Расчет вектора
, где K, M – матрица жесткости и матрица масс соответственно, Idir - вектор направления модуля; Φ dir - вектор предельного перемещения. - Нормализация:
, где
. - Определение коэффициента участия масс: Γ dir = (M Idir , F dir).
- Определение поперечных сил как: Fdir = γdir M Φ dir , где γdir - масштабный коэффициент.
Можно также задавать правую часть системы уравнений, записанной для точки 1. Пользователь может определить статическую нагрузку, которая дополнит набор сил, приложенных к конструкции. Алгоритм вычисления поперечных усилий (точки 2, 3, 4) идентичен описанному выше алгоритму.
- Геометрическая нелинейность
-
- P-дельта: выберите этот параметр, чтобы учесть в расчете эффекты P-дельта.
- Большие значения перемещений: выберите этот параметр, чтобы учесть в расчете большие значения перемещений и/или поворотов.
- Параметры нелинейного расчета: открытие диалогового окна, в котором можно настроить параметры нелинейного расчета.
