Шаблон армирования: вкладка "Крайняя арматура" (ж/б стена)

Вкладка "Крайная арматура" позволяет определить характеристики крайной арматуры.

Доступ

Выберите раздел Проектирование ж/б конструкций Фактическое армирование и создайте новый ж/б элемент или откройте имеющийся.

Нажмите РасчетШаблон армирования.
Нажмите ("Шаблон армирования").

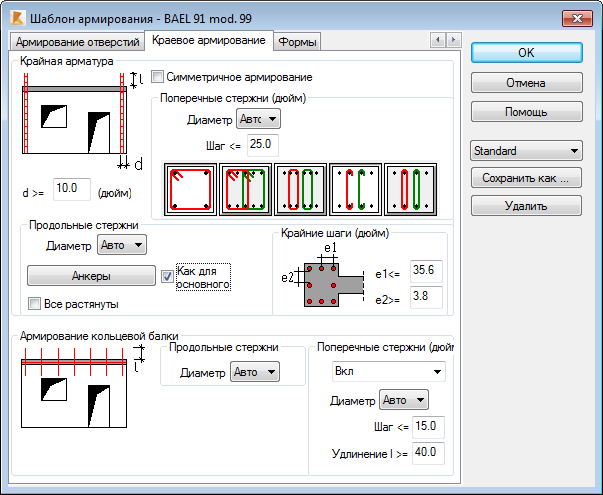

Элементы диалогового окна

Прим.: Способ расчета этого вида арматуры зависит от выбранных норм железобетонных конструкций и метода расчета.

Стены, которые рассчитываются по нормам BAEL. Упрощенный метод

Арматура является результатом генерирования поперечных стержней, которые захватывают главные вертикальные стержни (стержни разложенной вертикальной арматуры) на определенную ширину.

В стенах, нагруженных обычной нагрузкой (не сейсмической), арматура возле краев CV генерируется в скрытых зонах, ширина которых больше, чем толщина стены или 20 см.
В стенах, нагруженных сейсмической нагрузкой, где нет рабочей арматуры, разложенная арматура CV генерируется в скрытой зоне, ширина которой больше, чем толщина стены и 20 см.
В стенах, нагруженных сейсмической нагрузкой, где разложена рабочая арматура, поперечное армирование захватывает имеющиеся вертикальные стержни на ширину "d".

Одновременно для стержней, размещенных в зоне около краев, проверяются условия минимального диаметра и максимального шага стержней.

Стены, которые рассчитываются по классическому методу BAEL и по ACI

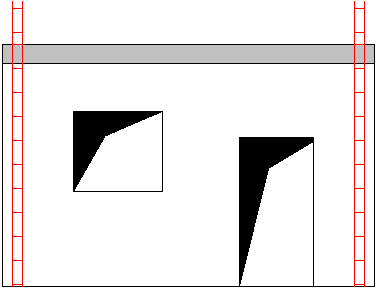

Арматура рассчитывается на сжатие и изгиб. По нормам ACI вертикальная арматура раскладывается по ширине крайнего элемента, который определяется в области, где задается геометрия. Поперечное армирование генерируется по подробным требованиям к граничным зонам. По нормам BAEL вертикальная и горизонтальная арматура генерируется по ширине "d" (для стен, нагруженных сейсмическими нагрузками, величина "d" больше, чем толщина стены и 20 см).

Можно задавать такие характеристики крайних стержней.

Для продольных стержней определяется предельное расстояние между стержнями (по упрощенному методу BAEL не активно), теоретический диметр стержней, а также можно активировать опцию "Тянуть все". Можно задавать тип концов стержня над стеной путем выбора соответствующей опции в диалоговом окне Анкеры.
Для поперечных стержней можно выбирать предпочтительную раскладку поперечной арматуры, а также теоретический диаметр стержней и предпочтительный их шаг.
Размер "d" обозначает ширину, над которой генерируются поперечные стержни (ACI) или продольные и поперечные стержни (BAEL). Одновременно учитываются требования норм (принимается большее условие).

Кроме того, классический метод по BAEL предполагает использование опции "Симметричная арматура". Эта опция используется для генерирования симметричной арматуры по краям (для максимальных значений арматуры и ширины скрытых зон).

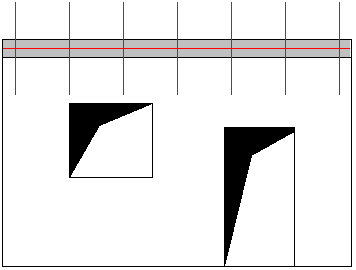

Армирование горизонтальных кольцевых балок типа CH предназначено только для стен, которые рассчитываются по французским нормам BAEL. Оно состоит из продольных (горизонтальных) и поперечных стержней, выпуски которых соединяют кольцевую балку со следующим этажом. Диаметр продольных стержней, а также диаметр поперечных стержней и их шаг можно задавать на вкладке "Крайняя арматура". Параметры по умолчанию соответствуют требованиям к минимальной конструктивной арматуре.

С помощью команды Сохранить как можно повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) с помощью Инспектора ж/б компонентов.

С помощью команды Удалить можно удалить выбранный набор параметров шаблона армирования.
