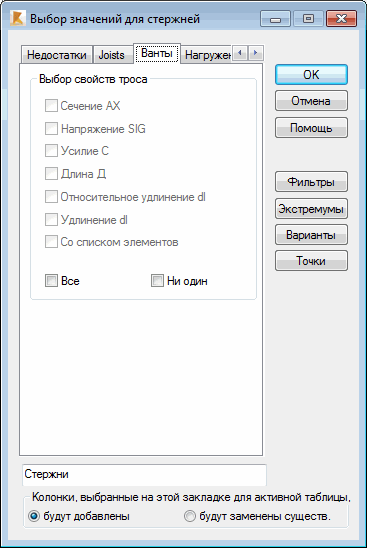

В диалоговом окне Колонки выберите вкладку "Кабели" для того, чтобы выбрать и вывести на экран параметры.
Могут быть выбраны следующие параметры.
- Сечение AX - колонка для площади сечения кабеля.
- SIG напряжения - колонка для нормального напряжения в кабеле для монтажного варианта нагружения (с учетом хорды кабеля), получаемого для нагрузок, предусмотренных вариантом монтажного нагружения.
- Сила Fo - колонка для силы Fo в монтажном варианте (с учетом хорды кабеля), получаемого для нагрузок, предусмотренных вариантом монтажного нагружения.
- Длина L: столбец для длины кабеля в варианте монтажного нагружения.
- Относительное удлинение dl - столбец для относительного удлинения (исходное удлинение). Например, конечная длина будет равна L=L0 (1 + DYL).
Относительное удлинение – это отношение разности длины нагруженного кабеля и расстояния между узлами, к которым он прикреплен. Если значение удлинения положительно, то длина кабеля больше, чем расстояние между узлами, если значение отрицательно – длина кабеля меньше, чем расстояние между узлами.
- Удлинение dl - колонка для удлинения. Удлинение – это разность длины нагруженного каната и расстояния между узлами, к которым он прикреплен.
