Моделирование и расчеты

Изменение имени для геометрически нелинейных расчетов ("P-дельта" и "Большие значения перемещений")

Термины "нелинейные" и "P-дельта" вводили пользователей в заблуждение. Во избежание путаницы они были изменены следующим образом:

Термин "Нелинейные" заменен на P-дельта.
Термин "P-дельта" заменен на Большие значения перемещений.

Это изменение повлияло на количество диалоговых окон в программе.

Нелинейность возникает по двум причинам:

если модель содержит нелинейные характеристики материала или конструкции;
если выполняется нелинейный расчет, например, расчет P-дельта или расчет Больших значений перемещений.

Для дифференциации источника нелинейности описание расчета теперь четко определяет каждый тип нелинейности.

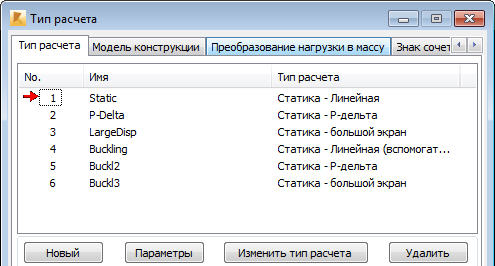

Например, в случае линейной упругой модели линейные расчеты "P-дельта" и "Большие значения перемещений" отображаются в списке вариантов нагружения как Статика - Линейная, Статика - P-дельта и Статика - Большие значения перемещений..

Если в модели вводится нелинейность, расчеты отображаются как Нелинейная статика, Нелинейная статика - P-дельта, Нелинейная статика - Большие значения перемещений.

Профиль ветра для моделирования ветровых нагрузок

На вкладке "Профиль ветра" в диалоговом окне "Моделирование ветра" были добавлены новые функции:

Теперь можно создавать и сохранять несколько профилей ветра для моделирования ветровой нагрузки.
Коэффициент скорости увеличен до 5,00.
Добавлена возможность корректировки высоты профиля ветра.
Стало доступно графическое представление виртуальной аэродинамической трубы.

Подробные сведения о вкладке "Профиль ветра" приведены в разделе Диалоговое окно "Моделирование ветра".

Вкладка "Профиль ветра" также позволяет загружать ранее сохраненные профили ветра.

См. разделы Создание профиля ветра и Загрузка профиля ветра.

Ветровые нагрузки для конструкций с парапетами

Для применения соответствующих коэффициентов давления на разные зоны конструкций с парапетами были обновлены нормы на базе Еврокода (EN 1991-1-4 (7.4.1)). Эти изменения также включают в себя определенные варианты, например, национальное приложение для Франции NA:2008-03.

Изменения решателей

Реализована новая версия многопоточного решателя Intel® Pardiso. Этот новый решатель активирован по умолчанию для моделей с более чем 5 000 степенями свободы, что обеспечивает выбор параметра автоматического решателя в рабочих настройках. Новый решатель пользуется преимуществами, предоставляемыми многоядерными процессорами, обеспечивая более быстрое выполнение расчетов, а также расширенную поддержку при нестабильности работы.

Подробные сведения приведены в разделе Многопоточный решатель.
