Создание семейства с помощью шаблона

Для создания загружаемого семейства выбирается шаблон семейства, после чего файл семейства сохраняется под заданным именем.

При выборе имени семейства желательно, чтобы в нем содержалась информация об элементе, создаваемом с помощью этого семейства. Позднее после создания семейства и его загрузки в проект имя семейства отображается в Диспетчере проекта и в списке типоразмеров.

Семейства можно сохранить в любом месте на локальном или сетевом диске. После создания семейств их можно переместить в другие папки с помощью команд "Копировать" и "Вставить" в Проводнике Microsoft® Windows.

Прим.: Не следует сохранять семейство в папке, к которой открыт общий доступ, до завершения его создания и тестирования.

Создание семейства по шаблону

Выберите "Создать""Семейство".
Прим.: При создании семейства аннотации или основных надписей выберите команду Создать"Аннотационное обозначение" или "Основная надпись".

В зависимости от текущих единиц чертежа в диалоговом окне "Новое семейство - Выбор файла шаблона" отображаются имеющиеся шаблоны семейств британских или метрических единиц, установленные в системе в следующей папке:

%ALLUSERSPROFILE%\Autodesk\<имя и версия программы>\Family Templates

Прим.: В зависимости от варианта установки приложения или стандартов вашей организации шаблоны семейств могут быть установлены в другой папке (локальной или сетевой). За дополнительными сведениями обратитесь к администратору САПР.
Для предварительного просмотра шаблона выберите его, но это не обязательно.
Образец шаблона отображается в верхнем правом углу диалогового окна.
Выберите шаблон семейства и нажмите "Открыть".

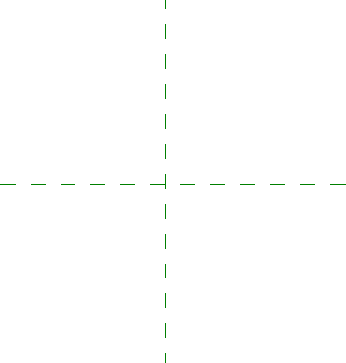

В редакторе семейств откроется новое семейство. Для большинства семейств отображается несколько штриховых линий зеленого цвета. Этими линиями изображаются опорные или рабочие плоскости, которые используются при создании геометрии семейства.

При создании семейства с привязкой к основе может также отображаться геометрия-основа.
В Диспетчере проекта обратите внимание на список видов семейства.
Виды семейства меняются в зависимости от типа создаваемого семейства. При необходимости можно создать дополнительные виды путем копирования и переименования существующих видов.
Выберите "Сохранить как""Семейство".
В диалоговом окне "Сохранить" выберите папку, в которой требуется сохранить семейство, введите его имя и нажмите кнопку "Сохранить".
Прим.: В имени семейства каждое слово следует начинать с прописной буквы.
