Для различных элементов геометрии семейства можно назначить подкатегории в рамках категории семейства.
Подкатегория определяет вес, цвет, образец линий и назначенный ей материал геометрии вне зависимости от настроек категории семейства. Назначение разных подкатегорий для отдельных элементов геометрии семейства позволяет отображать эти элементы с различными значениями веса линий, различными цветами и образцами линий, а также с разным назначением материалов.

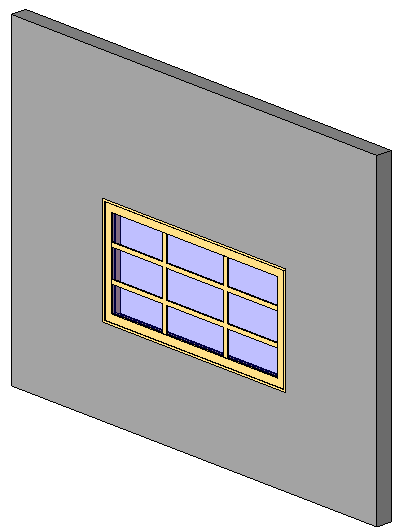

Пример семейства окон
Например, в семействе окон для каркаса, переплета и импостов можно назначить одну категорию, а для стекла — другую. Затем для достижения соответствующего эффекта для каждой подкатегории можно назначить различные материалы (дерево и стекло).

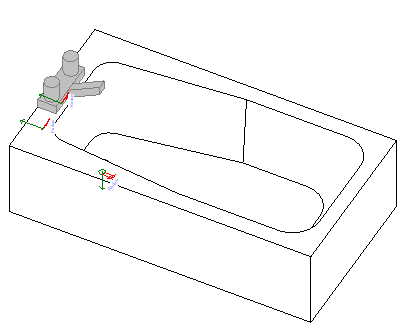

Пример семейства ванн
Например, в семействе ванн для смесителя можно назначить одну подкатегорию, а для раковины — другую. Затем для достижения соответствующего эффекта каждой подкатегории можно назначить различные материалы.
Если подкатегории не созданы или семейство не содержит их по умолчанию, подкатегории можно создать в любое время. См. раздел Создание подкатегорий семейств.
Назначение подкатегории для геометрии семейства
- В редакторе семейств выберите геометрию семейства, для которой следует назначить подкатегорию.
- На палитре "Свойства" в разделе "Идентификация" в поле "Подкатегория" выберите подкатегорию.
- Нажмите кнопку "Применить".
