Для навигации по 3D видам используется видовой куб. С помощью этого инструмента навигации обеспечивается визуальное представление текущей ориентации модели и возможность корректировки ее точки обзора.

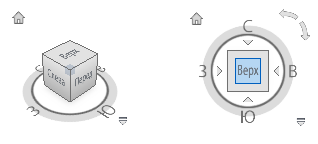

Инструмент "Видовой куб" представляет собой постоянный перетаскиваемый элемент интерфейса, позволяющий переключаться между стандартным и изометрическим видами модели. При вызове инструмент "Видовой куб" отображается в неактивном состоянии в одном из углов графического окна над моделью. Видовой куб дает визуальное представление о текущей точке зрения модели в соответствии с изменениями вида. При наведении курсора на видовой куб он становится активным. Посредством перетаскивания или выбора видового куба можно переключиться на один из доступных стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба
Видовой куб отображается в двух состояниях: активном и неактивном. Если видовой куб неактивен, он по умолчанию отображается частично прозрачным, что позволяет сохранить обзор вида модели. В активном состоянии он отображается непрозрачным и может перекрывать изображение объектов на текущем виде модели.
Помимо настройки уровня прозрачности неактивного видового куба можно также управлять следующими свойствами инструмента "Видовой куб":
- размер;
- позиция;
- ориентация по умолчанию;
- отображение компаса.
Использование компаса
Компас отображается под видовым кубом и указывает в модели направление на север. Можно щелкнуть букву направления главного румба на компасе для поворота модели, либо щелкнуть и перетащить одну из букв направлений главных румбов или кольцо компаса для интерактивного поворота модели вокруг точки вращения.
