Скрытие частей вида на листе

При размещении на листе вида можно скрыть части вида, чтобы сфокусироваться на одной области.

Используйте один или несколько из следующих методов.

• Область подрезки: область подрезки используется для выделения на виде определенной области модели здания.
• Области маскировки: области маскировки используются для скрытия областей вида (выделенных прямоугольной областью маскировки), не являющихся значимыми.

Совет: Если требуется сохранить исходную версию вида, то предварительно скопируйте вид. (Щелкните в Диспетчере проекта правой кнопкой мыши имя вида и выберите команду "Копирование вида""Копировать".) Откройте скопированный вид и примените к нему области подрезки и области маскировки. Затем разместите копию вида на листе.

Архитектурные примеры

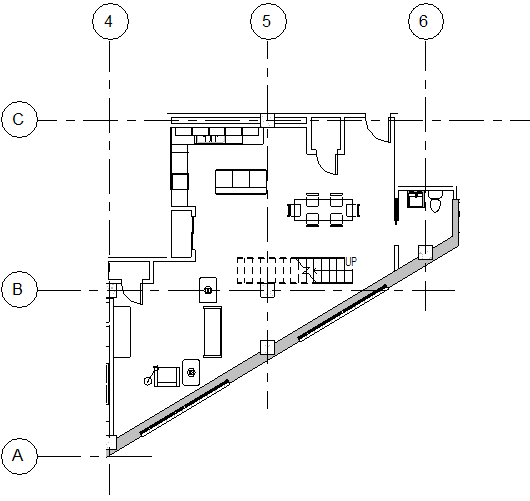

На следующем плане этажа область подрезки непрямоугольной формы скрывает незначимую геометрию модели в правом и левом верхних углах блока комнаты.

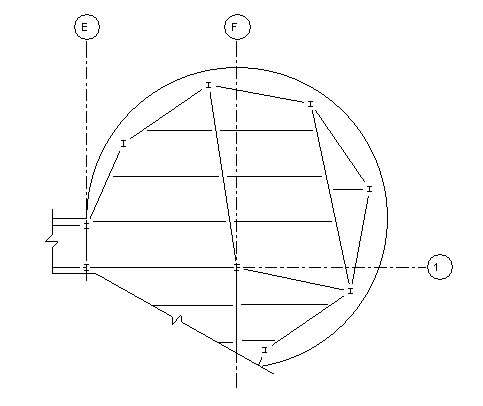

Пример несущей конструкции
