Используйте границы 3D-вида для подрезки видимой части 3D-вида.

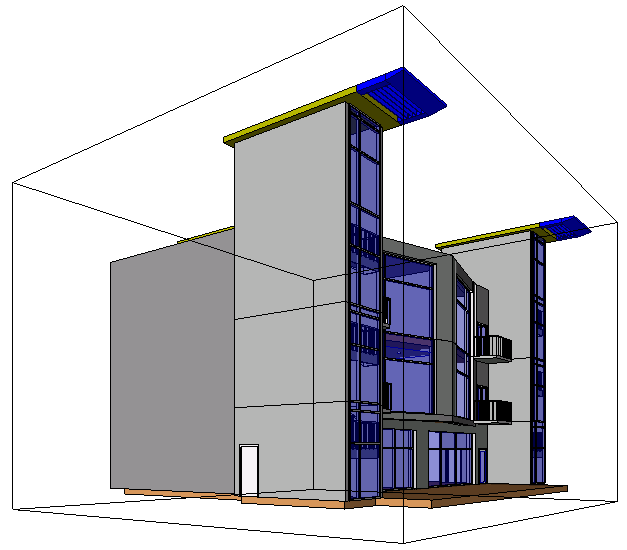

Границы тонирования можно использовать для подрезки видимой части 3D вида. При установке границ тонирования они появляются на 3D виде. Других изменений на виде не происходит. На изображении ниже показан 3D-вид с включенной границей 3D-вида.
После включения этого режима можно изменить границы 3D-вида с помощью элементов управления перетаскиванием в 3D-виде или выполнить это из другого вида, например вида в плане или вида фасада. Границы тонирования не перекрываются областью подрезки вида.
Видеоролик: Как использовать границу 3D-вида
Установка границ тонирования
- Открыть 3D вид.
- На палитре свойств в разделе «Границы» выберите параметр «Границы 3D-вида».
- Нажмите «ОК».
- Выберите границы 3D-вида и при необходимости измените их с помощью элементов управления перетаскиванием.

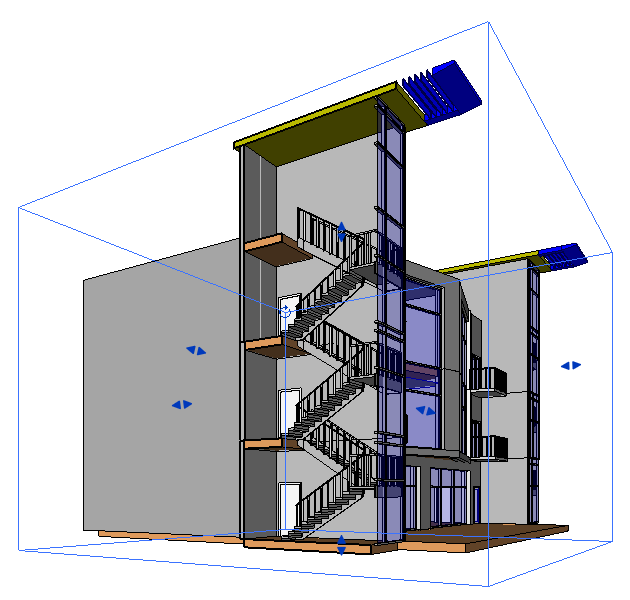

На изображении ниже показаны границы 3D-вида с видимыми элементами управления перетаскиванием в виде синих стрелок. Границы 3D-вида были изменены, чтобы обеспечить рассечение лестничной клетки.
Изменение границ тонирования на других 3D-видах
- Установите границы тонирования на 3D виде.
- Откройте соответствующий вид, например вид в плане или фасад.
- Щелкните правой кнопкой мыши на имени 3D-вида в Диспетчере проекта и выберите «Показать границы 3D-вида» в контекстном меню.
- Измените положение границ тонирования путем перетаскивания синих ручек управления.
Для управления видимостью границ 3D-вида:
- Перейдите на вкладку «Вид»
панель «Графика»
(«Видимость/Графика»).
- В появившемся диалоговом окне перейдите на вкладку «Категории аннотаций».
- Для скрытия на виде границ 3D-вида снимите флажок «Границы 3D-вида» и нажмите «ОК». Установите флажок для отображения границ.
