Для выбранных элементов можно переопределить специфическую для вида видимость и способ отображения графики.
Прим.: Если необходимо переопределить параметры видимости и внешнего вида категорий элементов, см. первые две ссылки в разделе "Связанные ссылки". Также можно переопределить внешний вид отдельных элементов с помощью инструмента "Линии".
- Откройте вид, для элементов которого требуется переопределить параметры видимости и внешнего вида.
- Щелкните правой кнопкой на требуемом элементе в области рисования и выберите "Переопределить графику на виде"

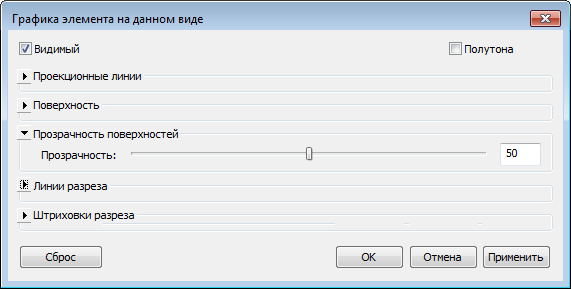

"Для элемента" из контекстного меню. Откроется диалоговое окно "Графика элемента на данном виде", в котором отображаются текущие значения параметров видимости и внешнего вида элемента. Для просмотра параметров необходимо развернуть соответствующую категорию.
- В диалоговом окне "Графика элемента на данном виде" выполните необходимые изменения. Прим.: Для аннотационных, импортированных элементов и элементов узлов отображаются только свойственные им параметры.
- Видимые: отображение или скрытие элементов на виде.
- Полутона: цвет линий элемента переходит в цвет фона вида. При выборе этого варианта в полутонах отображаются все линии элемента (включая штриховку), а также сплошная заливка. Параметр "Полутона" не влияет на цвет материалов на видах с раскрашиванием.
- Проекционные линии: изменение веса, цвета и образца линий.
- Поверхность: включение/отключение видимости, изменение цвета и образца.
- Прозрачность поверхностей: отображаются только линии элементов (поверхности не отображаются). Используйте регулятор "Прозрачность", чтобы задать процентное значение прозрачности поверхностей.
- Линии разреза: изменение веса, цвета и образца линий.
- Штриховки разреза: включение/отключение видимости, изменение цвета и штриховки.
После изменения любого из перечисленных параметров можно нажать "Применить", чтобы посмотреть, как это отразится на модели.
- По завершении нажмите "OK".
Прим.: Переопределения для отдельных элементов не сохраняются в шаблонах видов.
