Добавление видов на лист

Создание копий одного вида для добавления этого вида на несколько листов.

На лист можно добавить один или несколько видов здания, включая планы этажей, планы стройплощадки, планы потолочного покрытия, фасады, 3D-виды, разрезы, виды элементов, чертежные и визуализированные виды. Каждый вид можно размещать только на одном листе. Для добавления отдельного вида на несколько листов проекте, создайте повторяющиеся виды и разместите их на различных листах. Чтобы быстро открыть и идентифицировать лист, на который помещен вид, в Диспетчере проекта щелкните правой кнопкой мыши имя вида и нажмите кнопку "Открыть лист".

Прим.: Можно также размещать на листах легенды и спецификации (в том числе перечни видов и листов). Легенды и спецификации можно размещать на нескольких листах.

К виду на листе с помощью типа видового экрана можно применить стандартные параметры. Например, можно создать тип видового экрана, в котором не отображается заголовок вида на листе или используется другой цвет и вес линии, отделяющей название от чертежа.

Добавление видов на лист

1. Откройте лист.
2. Добавьте на лист вид с помощью одного из следующих способов:
   • В окне "Диспетчер проекта" разверните список видов, выберите вид и перетащите его на лист.
   • Выберите вкладку "Вид"панель "Композиция листов" ("Разместить вид"). Выберите вид в диалоговом окне "Виды" и нажмите кнопку "Добавить вид на лист".

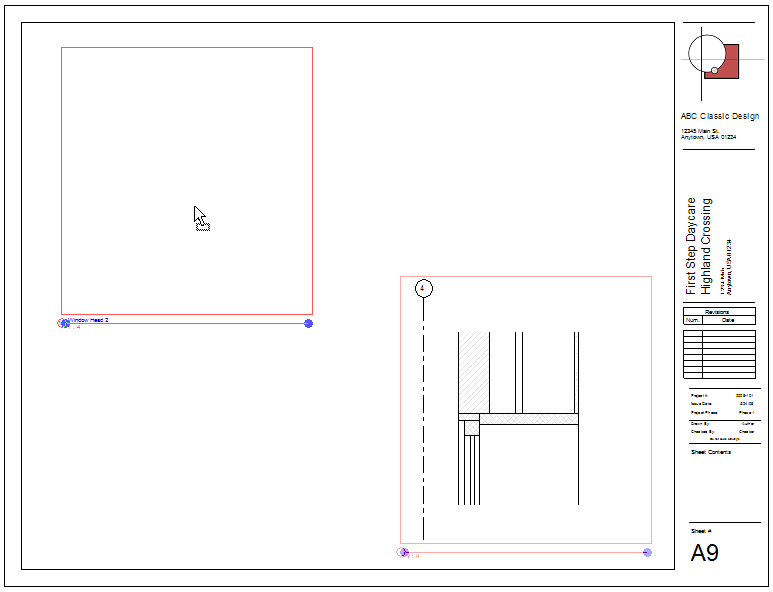

3. При перемещении курсора по листу в области рисования вместе с ним перемещается видовой экран для выбранного вида. Когда видовой экран окажется в нужной позиции, щелкните мышью для его размещения. Для точного размещения на листах используйте Выравнивание видов на листе. "Привязка к листу" используется для привязки между референц-эллипсоидами на видовом экране модели и аннотациями на листе.
4. Для добавления других видов на лист повторите шаги 2 и 3.
5. При необходимости можно изменить отдельные виды на листе:
   • Для изменения названия вида, отображаемого на листе, дважды щелкните название и отредактируйте его.
   • Для изменения местоположения вида выберите его видовой экран и перетащите его. Для точного размещения видов можно выровнять их по линиям сетки.

Пример

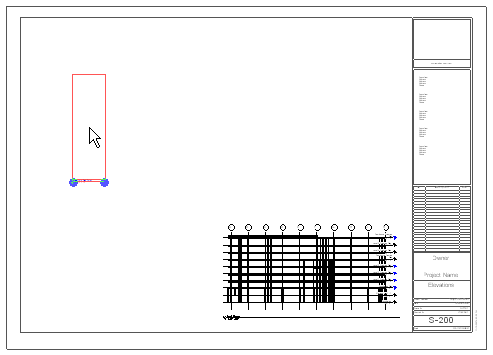

Пример вида несущих конструкций

Теперь можно использовать один из способов, описанных ниже:

• Изменить масштаб вида.
• Нанести на вид размеры.
• Добавить к виду текстовые примечания.
• Выполнить панорамирование вида.
