Вид фасада, разреза или фрагмента можно подрезать дальней секущей плоскостью.
Вид фасада, разреза или фрагмента можно подрезать дальней секущей плоскостью. Это свойство включается с помощью параметра "Отсечение дальней плоскости" для вида. Дальняя секущая плоскость определяется параметром "Смещение дальнего предела секущего диапазона".
Пример

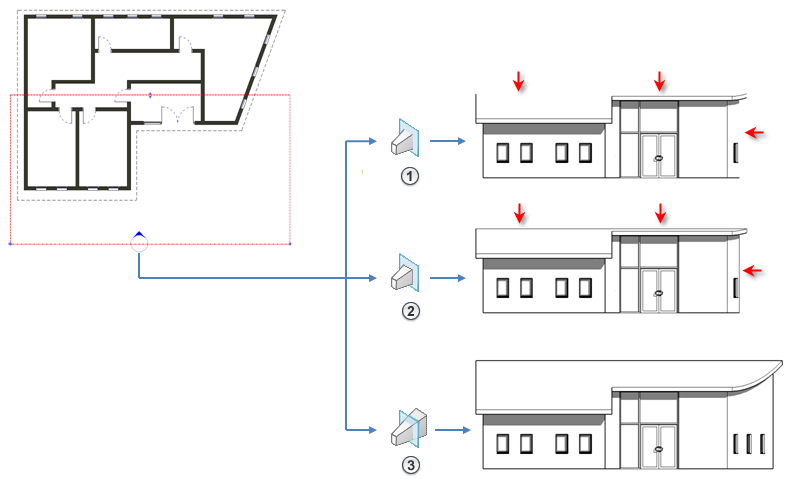

На следующей иллюстрации показана секущая плоскость для модели, а также представления вида фасада, соответствующие разным значениям параметра "Отсечение дальней плоскости":
"Подрезка без линии",
"Подрезка с линией" и
"Без подрезки".
Элементы, которые имеют условные обозначения на определенных видах (например, балочные системы), и неподрезаемые семейства остаются неизменными при подрезке вида фасада, вида в разрезе или вида фрагмента дальней секущей плоскостью. Они отображаются и не подрезаются.
Это свойство не влияет на изображение при выводе на печать.
Подрезка дальней секущей плоскостью
- В Диспетчере проекта щелкните правой кнопкой мыши вид, который требуется подрезать дальней секущей плоскостью, и выберите "Свойства".
Другой способ: если вид активен в области рисования, щелкните правой кнопкой мыши и выберите "Свойства вида".
- На палитре свойств найдите параметр "Отсечение дальней плоскости".
Параметр "Отсечение дальней плоскости" может быть установлен для видов фасада, видов в разрезе и видов фрагмента. Чтобы использовать этот параметр на виде фрагмента, для параметра "Параметры подрезки дальней секущей плоскостью" установите значение "Независимый".
- Нажмите кнопку в столбце значения.
Появляется диалоговое окно "Отсечение дальней плоскости".
- В диалоговом окне "Отсечение дальней плоскости" выберите вариант и нажмите "ОК".
- Введите значение параметра "Смещение дальнего предела секущего диапазона", указывающее место подрезки вида при активном свойстве "Отсечение дальней плоскости".
