Сопоставление свойств файлов DWG, созданных в AutoCAD, с атрибутом SyncDWGProperty в Data Standard

Администраторы могут адаптировать свойства в файле конфигурации AutoCAD таким образом, чтобы свойства файлов DWG, созданных в AutoCAD, автоматически синхронизировались со свойствами Vault.

Синхронизация свойств DWG выполняется на основе атрибута PropertyDefinition с именем SyncDWGProperty. Этот атрибут определяет, будут ли свойства DWG синхронизироваться или создаваться с использованием значения, введенного в диалоговом окне Data Standard.

Свойства определяются в файле C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD\Configuration\AutoCAD.cfg.

Прим.: Дополнительные сведения об определениях свойств и файле конфигурации AutoCAD см. в разделе Изменение файла конфигурации САПР для диалогового окна Data Standard.

Атрибут SyncDWGProperty

Атрибут SyncDWGProperty является логическим и сочетается с большинством стандартных свойств DWG.

<?xml version="1.0" encoding="utf-8"?>
<Configuration>
  <PathDefinition>{Workspace}\{Prop[Folder].Value}</PathDefinition>
  <FileNameDefinition>{Prop[GEN-TITLE-NR].Value}</FileNameDefinition>
  <PropertyDefinitions>
    <PropertyDefinition PropertyName="GEN-TITLE-NR" DataType="Text" InitialValue="{PathAndFileNameHandler.FileName}" />
    <PropertyDefinition PropertyName="GEN-TITLE-DES1" DataType="Text" RequiresValue="true" />
    <PropertyDefinition PropertyName="GEN-TITLE-DES2" DataType="Text" />
    <PropertyDefinition PropertyName="Folder" DataType="Text" InitialValue="Assemblies" RequiresValue="true"/>
    <PropertyDefinition PropertyName="Comments" DataType="Text" SyncDWGProperty="true"/>
  </PropertyDefinitions>
  <TitleBlock>ISO_TITLEA</TitleBlock>
</Configuration>

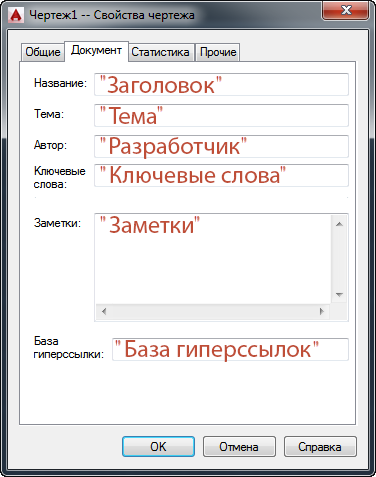

Стандартные свойства DWG

• "Наименование"
• "Тема"
• "Разработчик"
• "Ключевые слова"
• "Комментарии" (см. пример кода выше)
• "База гиперссылки"
• "Номер редакции"
Прим.: В именах этих свойств регистр не учитывается.

Свойство DWG нельзя сопоставить с пользовательским свойством с таким же именем.

Если эти свойства используются в таблице данных Data Standard, значения отображаются в этом диалоговом окне.

Поведение

• Если атрибут SyncDWGProperty отсутствует в определении свойства или имеет значение Ложь, то свойства DWG не синхронизируются.
• Если атрибут SyncDWGProperty имеет значение Истина:
  • Если свойство DWG с таким именем еще не существует, оно создается, и ему присваивается значение, введенное в диалоговом окне Data Standard.
  • Если свойство DWG с таким именем уже существует, то его текущее значение заменяется значением, введенным в диалоговом окне Data Standard.
  • Если определенное свойство синхронизируется с соответствующим атрибутом блока, такое свойство также синхронизируется со свойством DWG.
  • При отображении диалогового окна Data Standard (например, "Редактирование таблицы данных") отображается текущее свойство DWG.
