Создание нескольких полей со списками (также называемых списками выбора) для диалоговых окон Data Standard, где следующее поле со списком зависит от выбора, сделанного в первом поле.
При выборе значения в одном поле в следующем поле должны отображаться значения с учетом варианта, выбранного в предыдущем поле. Предположим, имеется два поля со списками: в одном отображаются наименования производителей автомобилей (BMW, Mercedes, Ferrari и т. д.), а во втором — модели автомобилей для выбранного производителя (для BMW — 1, 2, 5, X2, X5, для Mercedes — A, B, C, CL, CLS и т. д.).
Шаг 1. Создание источника данных

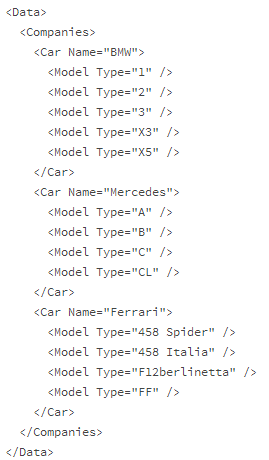

Чтобы заполнить поля со списком, потребуется источник, из которого будут поступать данные. Поскольку в WPF используется внутренний механизм XML, можно создать файл XML, который будет содержать данные. В файле XML для первых вариантов выбора используется содержимое первого уровня. Каждая запись имеет дочерние записи, содержащие вторые варианты выбора. Эти записи второго уровня также могут иметь дочерние элементы в случае, если требуется создать списки для выбора трех или более уровней. Это выглядит следующим образом:
Создайте файл data.xml, скопируйте в него это содержимое и сохраните его в одной папке с файлом XAML, куда требуется добавить каскадные поля со списками (например, в папку C:\ProgramData\Autodesk\Vault <номер версии>\Extensions\DataStandard\Vault\Configuration).
Шаг 2
- Добавьте следующие строки в файл XAML в разделе ресурсов:
<XmlDataProvider x:Key="comboDataSource" Source="C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\Vault\Configuration\data.xml"/>
Таким образом, весь раздел ресурсов будет выглядеть следующим образом:<prop:dsWindow.Resources xmlns:prop="clr-namespace:dataStandard.UI.View;assembly=dataStandard.UI"> ... ...... .... <XmlDataProvider x:Key="comboDataSource" Source="C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\Vault\Configuration\data.xml"/> </prop:dsWindow.Resources>
Как видно, новому ресурсу было присвоено имя comboDataSource, а путь ведет к файлу data.xml.
Шаг 3
<ComboBox x:Name="ComboCarCompanies" Grid.Column="1" Grid.Row="5"
ItemsSource="{Binding Source={StaticResource comboDataSource}, XPath=/Data/Companies/*}"
Text="{Binding Prop[CarVendor].Value}" DisplayMemberPath="@Name"
SelectedValue="{Binding Prop[CarVendor].Value}" SelectedValuePath="@Name" />
В рассматриваемом примере поле со списками ComboCarCompanies расположено в столбце 1, строка 5. Источник содержимого для этого поля со списком находится в ресурсе с именем comboDataSource. XPath указывает на верный путь для чтения содержимого. Все данные помещены в элемент Companies. Дочерние элементы элемента Companies содержат по одному элементу, каждый с именем Name. Таким образом, атрибуты DisplayMemberPath и SelectedValuePath указывают на @Name. Атрибуты Text и SelectedValue указывают на свойство, которое заполняется значением, выбранным пользователем.
- После внесения изменений следует сохранить файл и просмотреть диалоговое окно. В первом поле со списком должны отображаться верные значения.
Второе поле со списком выглядит аналогично первому. Единственное отличие заключается в том, что источник данных поступает из первого поля со списком. Пользователь выбирает один узел из файла XML. Узел загружается как выбранный элемент в первом поле со списком. Узлу также известны дочерние элементы выбранного элемента.
- Настройте второе поле со списком для указания на выбранный элемент в первом поле со списком и используйте дочерние значения для отображения. Пример кода:
<ComboBox x:Name="ComboCarType" Grid.Column="1" Grid.Row="6" ItemsSource="{Binding SelectedItem, ElementName=ComboCarCompanies}" Text="{Binding Prop[CarType].Value}" DisplayMemberPath="@Type" SelectedValue="{Binding Prop[CarType].Value}" SelectedValuePath="@Type"/>Большинство атрибутов в данном примере выполняют ту же функцию, что и первое поле со списком. Отличие заключается в элементе ItemSource. В этом примере первое поле со списками ComboCarCompanies указывает на элемент SelectedItem.
- Сохраните изменения и просмотрите диалоговое окно.
