填充简介

本课程将介绍“填充”工具，它提供了一种用于给场景添加人而使其具有动画角色的简单方法。

“填充”工具将行人及站着或坐着的空闲人添加到场景中。

在本教程中，您将学习如何执行下列操作：

• 添加角色可以在其中行走的“流”。
• 调整流的密度。
• 为坐着的角色添加座位。
• 添加角色可以在其中散步并交谈的“空闲区域”。

技能级别：中级

完成时间：1/2 小时

本教程的准备工作

• 如果尚未下载教程文件（MAX 场景和其他资源），请立即下载并将其解压缩到名为 \Autodesk 3ds Max 2016 教程的项目文件夹中。 请参见提供教程文件的位置。
• 在快速访问工具栏上，单击 （项目文件夹），并将当前项目设置为 Autodesk 3ds Max 2016 教程。


设置场景：

1. 在快速访问工具栏上单击 （打开文件）。

2. 在 \scenes\animation\populate 文件夹中，高亮显示 retail_district.max ，然后单击“打开”。
   注： 如果对话框询问您是否要使用场景的 Gamma 和 LUT 设置，请接受场景 Gamma 设置，然后单击“确定”。如果对话框询问是否要使用场景的单位，请接受场景单位，然后单击“确定”。

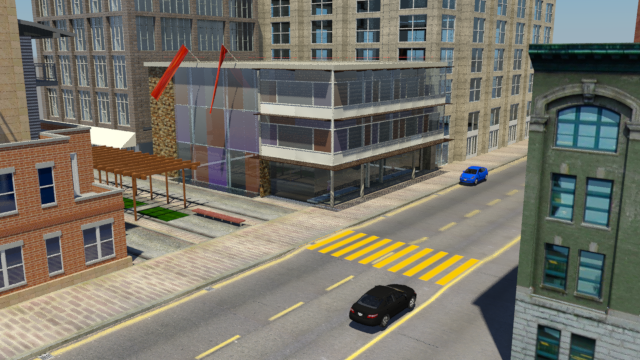

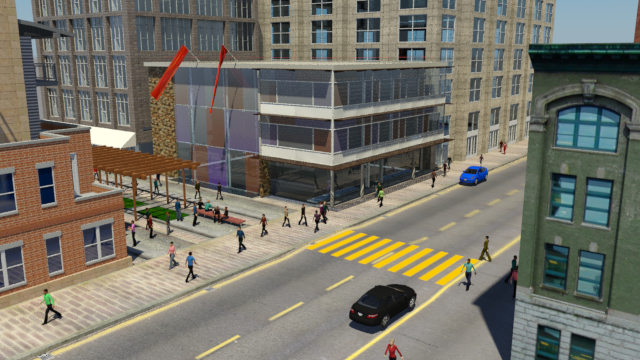

   初始场景的渲染

   场景为一个具有街道、人行道和行人通道的城市区域。

为远处人行道添加行人流：

1. 如果当前未显示功能区，请在主工具栏上单击 （石墨建模工具）将其打开。

   此外，如果功能区处于最小化状态，请单击 展开/塌陷图标，直至可以看到功能区的全部。

2. 单击“填充”选项卡。


   功能区的“填充”选项卡包含“填充”工具的各种控件。其他控件显示在“修改”面板上。

3. 激活“顶”视口，然后单击 （最大化视口切换）或按 Alt+W 使视口最大化。
4. 在功能区选项卡 “定义流”面板上，单击 （创建流）以启用它。

5. 也可以在“定义流”面板上，将流的“宽度”更改为 12。


   场景的测量单位是英尺，因此流将为 12 英尺宽。

6. 在“顶”视口中，单击一次人行道左端以开始流。向右拖动，然后按住 Shift 键并再次单击人行道右端，以创建平行于街道的直流。右键单击以结束流创建。

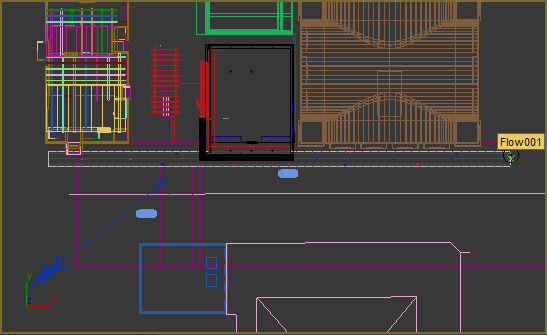

   平行于远处人行道的行人流

   注： 尽管在本教程中我们没有使用技巧，但是在创建流时，可以通过每次单击后再次拖动鼠标的方法，创建多个分段。完成后，右键单击。

为人行横道和通道添加流：

1. 在“定义流”面板上，将“宽度”的值更改为 11。

   行人通道的人流稍微小于主人行道。

2. 确保 （创建流）仍处于启用状态。
3. 在“顶”视口中，在线框颜色为蓝色的建筑的正面上单击，然后向上拖动，按住 Shift 键并在通道顶部附近再次单击，以创建另一条与第一个相交的直流。右键单击以结束流创建。

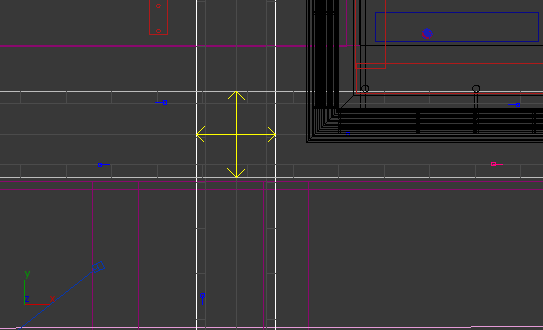

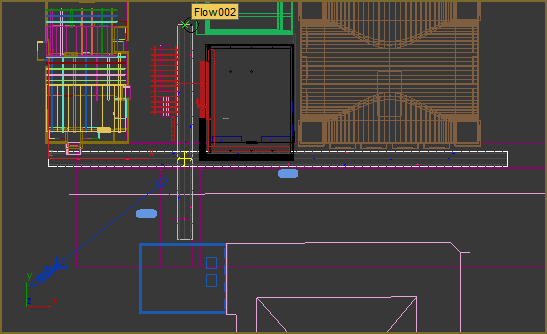

   人行横道和通道的第二个流与第一个相交。

   请注意，“填充”如何在流相互交叉的位置显示四向箭头。



   请务必确保这些箭头显示：如果您没有看到它们，则表示流没有正确地相交。如果相交不正确，一个流上的行人可能穿过另一流上行人！

   相交流的角度可以介于 45 和 135 度之间。遇到相交的行人有时会更改方向，并左转或右转，而非继续向前。

为近处人行道添加流：

1. 确保 （创建流）仍处于启用状态。
2. 在“定义流”面板上，将“宽度”的值更改回 12。
3. 在“顶”视口上单击以沿近处人行道创建流。确保在它与人行横道/通道流相交的位置显示箭头。如果新流太靠近先前流的起点，则“填充”将不会正确地生成相交。

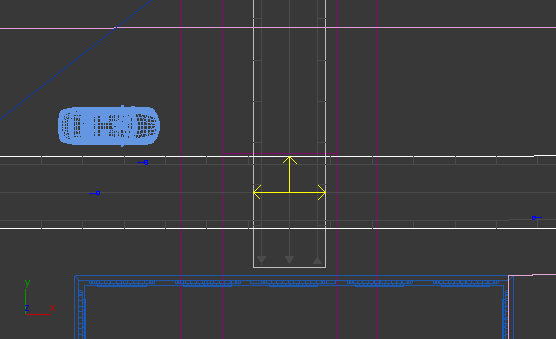

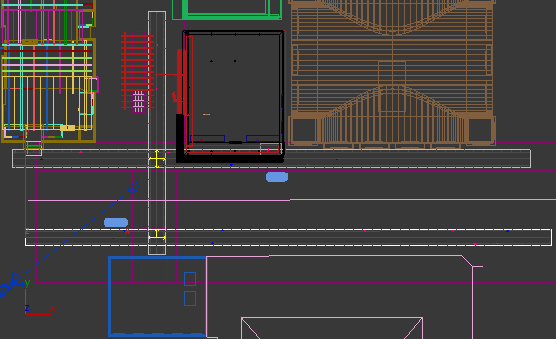

   近处人行道的流与人行横道的流相交。

   在此情况下，相交点仅显示三个箭头，因为人行横道/通道的相交点位于人行横道流终点的附近。


4. 再次单击 （创建流）以将其禁用。
5. 单击 （最大化视口切换）以再次看到全部四个视口。

创建“填充”模拟：

“填充”的模拟功能是适用于场景中所有流的全局控件。角色的占位符将从起点出现：您可以看到它们在您创建的流上为红色和蓝色小图标，如果您拖动时间滑块，可以看到占位符已设置动画。每个占位符图标上的“尾部”显示角色面对的方向。红色角色表示女性，蓝色角色表示男性。

• 在“填充”选项卡 “模拟”面板上，单击 。


  在某一计算时间后，“填充”将动画角色放置在占位符位置。创建模拟时，进度栏将显示在 3ds Max 窗口底部的状态行区域。

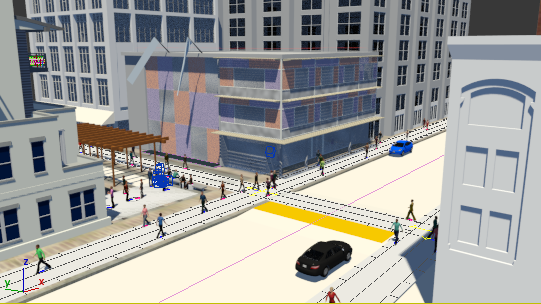

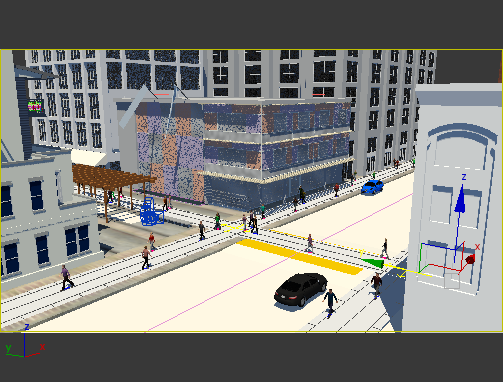

  当计算完成后，人行道、人行横道和通道将有人沿它们行走。



  您可以拖动时间滑块，或单击 （播放）以观看该动画。但是，明暗处理的 Camera001 视图上的图像可能会快速降级，因为场景中有大量几何体。

  注： “填充”选项卡 “显示”面板有各种显示选项，从用于快速预览的“线条图”到“带纹理的蒙皮”。您还可以将角色切换为用于特写渲染的“高分辨率蒙皮”。本教程使用默认的低分辨率“带纹理的蒙皮”，这足以满足长视图（如 Camera001 视图）。

增加人流密度：

1. 选择沿远处人行道创建的第一个流 Flow001。
   提示： 很难通过在明暗处理的 Camera001 视图上单击来选择流。使用“顶”视图，或按名称选择流。
2. 在 “修改”面板 “流”卷展栏 “人”组中，将“密度”滑块拖动到右侧以增加人行道上的群组密度。


   如您所见，该卷展栏可以调整动画的其他方面，如男性和女性之间的平衡。

3. 选择穿过人行横道的流 Flow002，并增加其密度。

   按原样保留近处人行道上的 Flow003。不管怎样，该流少数部分对于摄影机是可见的。

4. 再次单击 。

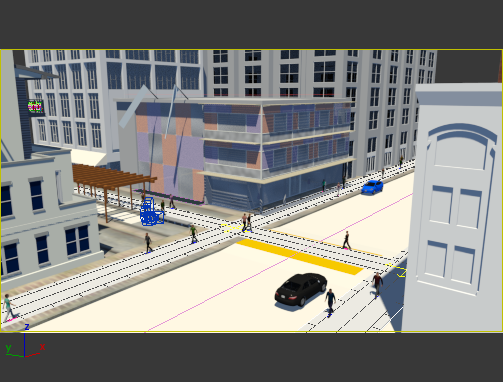

   此时，状态栏指示“填充”正在创建比第一次更多的行人。计算完成后，正午场景中会有更多的城市外观。



将一些坐着的人添加到场景：

并非每个人都是急于匆忙行走的。除行人外，您还可以使用“填充”工具添加坐着或站着的角色。

1. 激活“顶”视口，并单击 将其最大化。
2. 使用 （缩放区域）放大带顶棚凉亭和街道之间的长椅区域。

3. 在“填充”选项卡 “定义空闲区域”面板上，单击“创建座位”以将其激活。

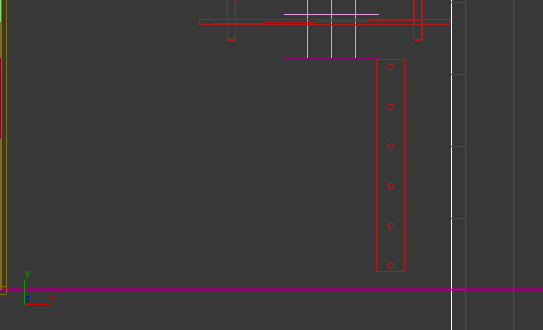

4. 单击长椅顶部四次，以创建四个座位。


   类似于行人流，座位是不渲染的辅助对象。

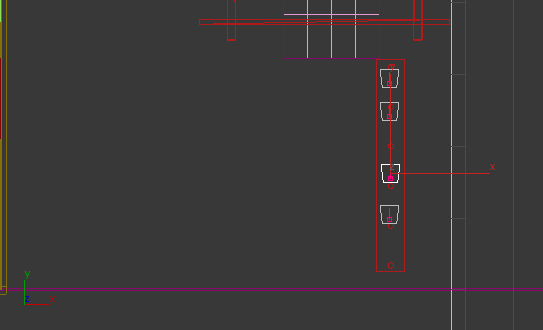

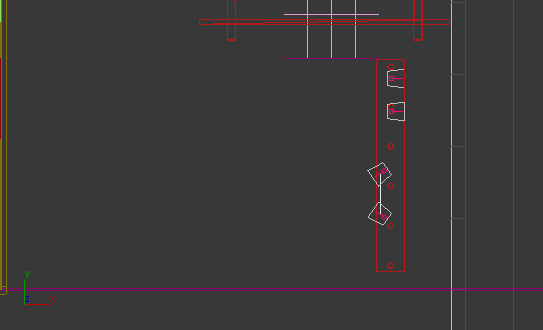

   默认情况下，座位朝向视口的 Y 轴（座位几何体较宽的一侧为座位的正面）。这与长椅几何体不匹配。

5. 在主工具栏上，激活 （选择并旋转）。旋转座位，使其面向左边或右边。您可能还想要 移动座位，使其前方的边与长椅的边对齐。

6. 坐着的人的性别为随机生成。如果起初所有坐着的人的性别相同，则可以选择至少一个座位，然后在 “修改”面板 “座位”卷展栏中更改“性别”设置，从而更改性别。

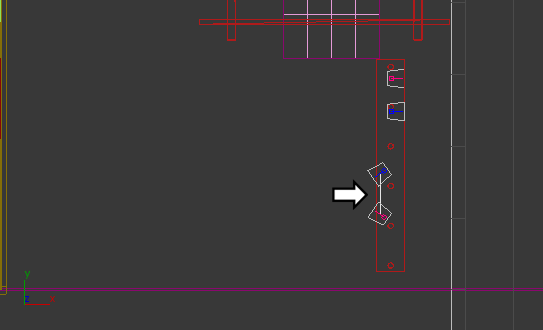

   如果坐着的人彼此面对面（如示例中放置在下方的两个座位），则默认情况下角色将进行互动。线框视口在互动的座位间显示一条线，从而指明此情形。



   您还可以启用“座位”卷展栏上的“单个”复选框，以使互动的坐着的角色表现为独自一人。

7. 单击 （最大化视口切换）以再次看到全部四个视口。
8. 单击 。
9. 激活“Camera001”视图。

   在此远景镜头中，很难看到坐着的角色。

10. 单击“观察点”(POV) 视口标签菜单（中间的标签），然后选择“摄影机”“Camera002”。

    在 Camera002 中景镜头中，便会正常显示新的坐着的人。



添加站立的人：

1. 激活“顶”视口，并单击 再次将其最大化。
2. 在“填充”选项卡 “定义空闲区域”面板上，单击 （创建矩形空闲区域）以将其激活。

3. 在“顶”视口中，稍微 缩小，然后在远离人流的通道一端拖动，以指定矩形空闲区域（且不与长椅上的人重叠）。

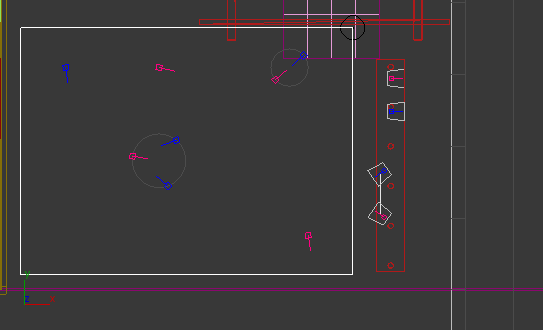

   在空闲区域的视口显示内，圆圈显示两个或三个角色间的交谈。不在圆边上的角色是单独的。

   “空闲区域”卷展栏比“流”卷展栏拥有更多的调整，但此模拟的默认值是精细的。

4. 右键单击以结束“空闲区域”创建。
5. 单击 再次最小化显示“顶”视图。
6. 激活“Camera002”视口，然后使用“POV”视口标签菜单更改回“Camera001”视图。
7. 单击 。

   现在，通道拐角包含交谈或自己打发时间的角色。空闲区域中的角色也已设置动画，但不会移动。



增加动画长度：

帧数为 300 时，当前动画太短，无法显示许多行人（如果有）在流相交点转弯的情形。增加动画长度后，将会增加出现此情形的可能性。

1. 在“填充”选项卡 “模拟”面板中，将“帧数”的值更改为 720。这将生成 30 秒的动画。

2. 单击 。

   “模拟”会重新模拟填充动画，还会将场景的帧数增加到 720。

3. 激活“Camera001”视图，然后单击 （播放）。

   现在有更大的可能性看到行人转弯的情形。由于增加了内存使用率，因此也很有可能出现视口显示降级的情况。

（可选）增加旗帜动画的长度：

在使用“填充”“模拟”来延长动画长度时，您可能会注意到一个不足之处：采用原始动画长度 300 帧时，通道上方的旗帜停止移动。要进行更正，请执行以下操作：

1. 选择 flag01。
2. 在 “修改”面板 “对象”卷展栏 “模拟”组中，单击“模拟”。

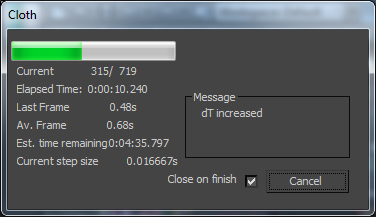

   3ds Max 在延长布料模拟时显示进度对话框。


3. 对 flag02 重复这些步骤。

   由于仅受重力作用，旗帜的运动仍然是下垂飘动。但在第 300 帧后仍继续运动。

保存工作：

• 将场景另存为 my_population.max。

  您可以查看 retail_district_populated.max 以查看此场景的完成版本。

  渲染完整的动画会花费较长的时间。要查看“填充”模拟的版本，请播放此影片：

小结

“填充”提供了一种快速而简便的方法，可用于将动画角色添加到场景中。角色可以增加建筑模型的温馨和真实感。

本教程中介绍的“填充”功能如下：

• 添加定义行人行走位置的流对象。
• 创建相交的流，允许行人右转或左转，或在同一方向上行走（除非流为 T 形并且角色必须转向）。
• 调整“密度”值以增加行人数量。
• 创建坐着的人。
• 创建“空闲区域”，其中站立的角色仍位于相同的位置。

该介绍不包括的某些“填充”功能如下：

• 使用多个分段，创建更改方向的流。
• 将跑步者添加到流中。
• 将坡度添加到流中。
• 编辑空闲区域。
• 使用“重新生成选定对象”以更新某些角色的外观。
• 为特写渲染使用“高分辨率蒙皮”。

您可能想要亲自进行试验。
