本部分介绍了使用 ANSYS Mechanical APDL 和 ANSYS Workbench 检查结构分析中由 Advanced Material Exchange 生成的结果。假定您对使用 ANSYS Mechanical APDL 或 ANSYS Workbench 查看有限元结果并执行任何必要的后期处理很熟悉。本部分将重点介绍特定于 Advanced Material Exchange 的结果。
使用等值线图查看状态变量
十二个状态变量 (SVAR) 由 Advanced Material Exchange 生成。其中的十一个 SVAR 可在模型的等值线图上查看。有关每个 SVAR 的简短描述，请查看状态变量输出页。
等值线图通常是查看状态变量分布的最合适的方法。
APDL
要使用 APDL 生成等值线图，请执行以下操作：
- 依次单击，然后选择结果文件。
- 使用 PLESOL 或 PLNSOL 命令来查看由 Advanced Material Exchange 计算的状态变量。例如，要创建状态变量 1 的等值线图，请在命令提示下输入 PLESOL, SVAR, 1。
Workbench
要使用 ANSYS Mechanical 在 Workbench 中生成等值线图，请执行以下操作：
- 打开 ANSYS Mechanical，然后从模型树中选择“求解”。
- 依次单击，并找到包含结果的 .rst 文件。
- 单击“用户定义的结果”，然后输入要查看的 SVAR。例如，键入 SVAR1 可查看材料的断裂状态。
- 输入显示时间。
- 在模型树中的“用户定义的结果”上单击鼠标右键，然后“评估所有结果”。
- 切换到“图形”选项卡，然后单击“播放”按钮以在整个模型上监视 SVAR。
图形上可用的状态变量数完全取决于 ANSYS 输入文件请求的 SVAR 数量。要使用 APDL 查看大于 11 的 SVAR 的结果，则必须通过发出“/GRAPHICS, FULL”命令才能关闭电力图形。有关更多详细信息，请参见 ANSYS 用户文档。
三个更有用的 SVAR 为 SVAR1、SVAR9 和 SVAR11。SVAR1 表示高斯点位置处的降级状态。值 1.0 表示材料未退化（无失效）。值 2.0 表示高斯点位置已出现失效并且材料刚度已降级，从而允许失效扩展到周围的位置。
SVAR9 表示基体材料的切线弹性模量。当切线刚度减小时，结构将经历塑料变形或软化。
SVAR11 表示基体有效应力。当 SVAR11 超出 von Mises 失效准则的最大有效应力时，会发生断裂。SVAR11 可指示基体与失效的接近程度。
创建载荷-位移图
若要检测全局结构失效，或者要将损坏的特定分布与整体结构刚度的降低相关联，我们必须先检查全局结构力与全局结构变形的关系。此类型的关系最好使用力与变形的简单二维图进行检查。

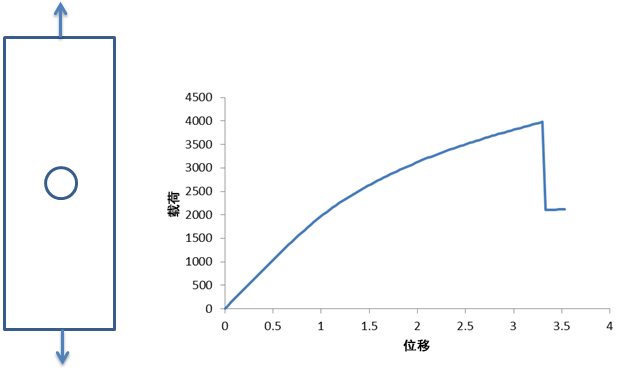

考虑拉伸载荷作用下的样本（如下图所示），它由注射成型的斑块加工而成。要确定载荷记录中出现彻底失效的点，必须创建载荷-位移曲线。通过对所有载荷节点上的反作用力进行求和，我们可以绘制出载荷-位移图，如下所示。我们可以看到从位移 1 开始，大量塑性引入到结构中。塑性变形会继续，直到在大约 3.25 的位移处载荷出现大幅度降低。此载荷骤降表示结构经历了严重失效。
如果要为此模型创建 SVAR1 的等值线图，则孔周围的多个单元可能具有值 2.0，这表示在大约 3.25 的位移处出现严重失效。
