查看在 Advanced Material Exchange 中使用 Moldflow 模型的要求。
| Moldflow | ||
|---|---|---|
| 支持的版本 | Insight 2014, 2015, 2016, 2017 | |
| 网格类型 | 三维或中间平面单元 | |
| 几何 | 单个零件 | |
| 必须包含 | 填充 + 保压分析序列 |
Moldflow 分析类型
Advanced Material Exchange 既支持从 Moldflow 注塑成型的零件，也支持从 Moldflow 注塑压缩成型的零件。
填充材料和未填充材料
Advanced Material Exchange 既支持填充材料，也支持未填充材料。对于填充物纵横比大于 1 的填充材料，材料行为很大程度上依赖于纤维方向。如果填充物的纵横比等于 1（即球体），则材料将被视为未填充材料。例如滑石或其他矿物质填充物。
未填充材料几乎始终各向同性。但是，在某些情况下，未填充材料可能具有各向异性方式的行为。如果满足以下条件，Advanced Material Exchange 会将未填充材料视为各向同性。
其中 E1 和 E2 分别是 1 和 2 方向上的“弹性模量”。如果未填充材料符合此条件，“弹性模量”和“泊松比”将按以下方法计算：
脆性材料与韧性材料
Advanced Material Exchange 旨在处理主要是脆性性质的材料。总而言之，脆性材料会在低应变条件下断裂，并且不显示任何警告（即变细）。脆性材料在失效前仍可能会展现材料软化，但一旦失效开始，结构的灾难性失效将紧随其后。

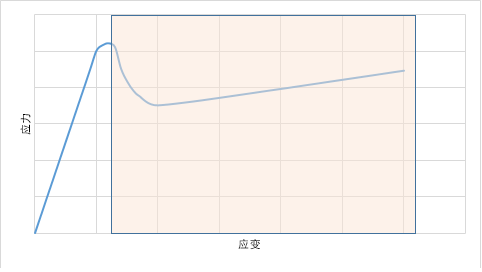

韧性材料是那些会展现很大的、经过拉伸的应力 - 应变曲线（失效时应变很大）的材料。下图显示的是任性材料响应的样例。
Advanced Material Exchange 中使用的材料模型最适合在应变相对较低的情况下经历过失效的材料。使用现有的材料模型不易于表示非常具有韧性的材料。Advanced Material Exchange 在材料特征化过程中不会考虑超出极限应力的区域。如上图中阴影区域所示。
适用于多截面模型的图层控制
Advanced Material Exchange 不允许从包含多个活动截面或图层（不同厚度）的 Moldflow 中输入中间平面模型。但是，您可以使用 Moldflow 中的图层控制来处理厚度不同的模型。
- 也可以使用 Moldflow 关闭除了您想要映射之外的所有图层。
- 保存方案。
- 输入到 Advanced Material Exchange中。
这一简单的解决方法使您可以将更复杂的模型输入到 Advanced Material Exchange 中，而不必对分析进行重大修改。可使用相同的过程来删除 Advanced Material Exchange 不需要的流道和冷却管线。
打开单个图层所带来的好处是，Advanced Material Exchange 中的自动对齐功能将适用于每一个模型，而无需使用交互式对齐工具。
