输入具有多个截面的零件

Advanced Material Exchange 不允许您输入包含多个截面的结构零件。您将被迫选择希望输入的单个截面。

若要缓解此限制，可以快速修改 Abaqus 输入文件并合并截面。

1. 在输入文件中找到截面定义。对于实体模型，这显示为 *Solid Section。对于壳模型，这显示为 *Shell Section。

   *Solid Section, Elset=Set-1, Material=Material-1
   ,
   **
   *Solid Section, Elset=Set-2, Material=Material-1
   ,

   在上述示例中，我们看到了不同单元集定义的两个实体截面。

2. 创建包含两个现有单元集的新单元集。

   *Elset, Elset=Set-3,
   Set-1, Set-2

3. 创建由新组合的单元集定义的新截面。

   *Solid Section, Elset=Set-3, Material=Material-1
   ,

此时整个零件（包括两个截面）都可以输入到 Advanced Material Exchange 中。

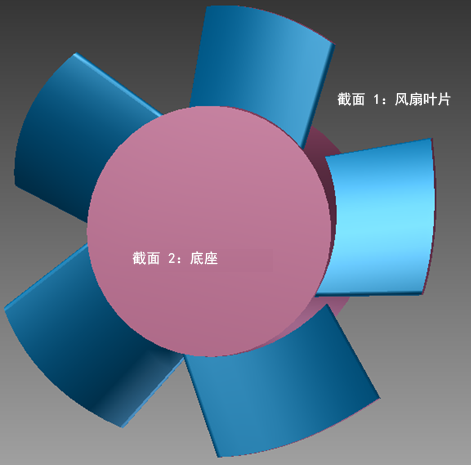

例如，考虑如下所示的风扇零件案例。我们的模型具有两个截面，一个截面用于风扇叶片，一个截面用于底座。

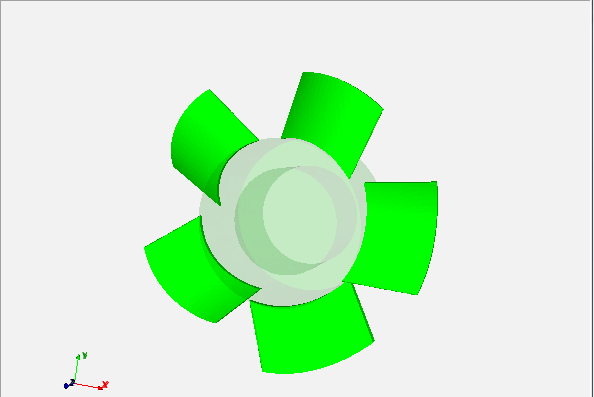

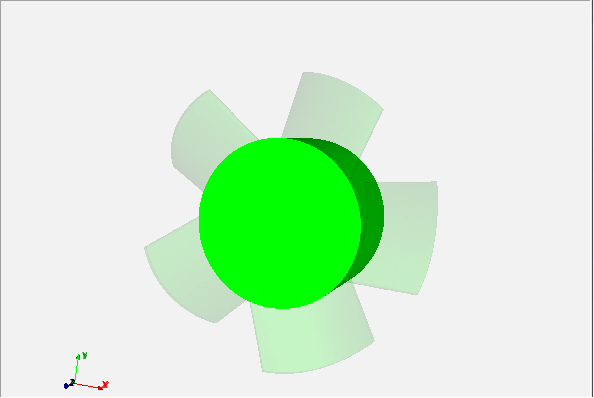

在我们尝试将模型输入 Advanced Material Exchange 时，我们会收到提示，仅能选择一个截面。

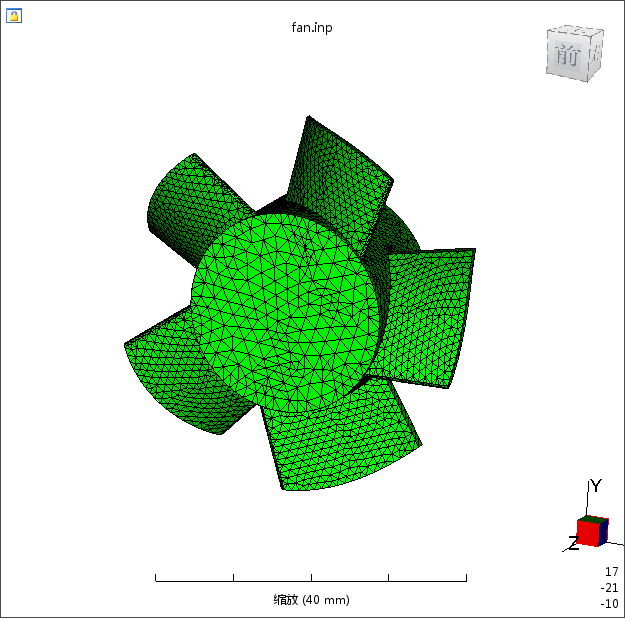

我们在输入文件中创建了新的单元集和截面定义后，可以输入整个零件。
