创建零件

定义零件几何图形通常是开发有限元模型的第一步。

此处，绘制了板几何图形并对其进行了拉伸，以生成实体零件。

1. 打开 Abaqus/CAE。本教程中显示的一些屏幕截图取自早期版本的 Abaqus。因此，对于其他版本的 CAE，结果和图像可能略有不同。
2. 创建新零件（“零件” > “创建”），然后选择“三维”、“变形”、“实体”和“拉伸”作为选项。将零件命名为 Plate。
3. 创建矩形（“添加” > “直线” > “矩形”），其起始角点位于 0, 0，而对角点位于 1.5, 6。
4. 创建圆（“添加” > “圆”），其中心点位于 0.75, 3，而周界点位于 0.75, 3.125。
5. 拉伸零件，使其深度为 0.144。

在划分网格期间，需要划分板以便指定边种子。

6. 使用主平面方法中的“偏移”来创建基准平面（“工具” > “基准”）。
   1. 将第一个平面从 YZ 平面偏移 0.75。
   2. 将第二个平面从 XZ 平面偏移 3。
   3. 将第三个平面从 XZ 平面偏移 2.25。
   4. 将第四个平面从 XZ 平面偏移 3.75。

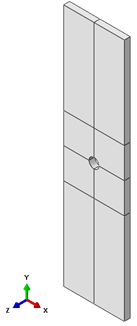

7. 使用步骤 6 中创建的四个基准平面来划分零件（“工具” > “划分”）。零件应如下图所示。
