划分零件的网格

在零件几何图形上创建网格。

因为层是单向的并且将在弯曲时加载，所以 C3D8I 单元的单个层可用于各个层。COH3D8 单元用于粘性单元。网格将进行编辑，以便将粘性层厚度调整至建议的值 0.0。

1. 切换到“网格”模块。
2. 依次单击“网格” > “控件”，然后选择柱体的所有区域。将网格技术更改为扫掠，并重新定义这三个单元格的扫掠路径，使扫掠方向朝向全局正 Y 方向。
3. 依次选择“种子” > “边”，并按数目为边提供种子，以便在宽度方向上有 12 个单元，在长度方向上有 100 个单元，而在厚度方向上则每个单元格 1 个单元。

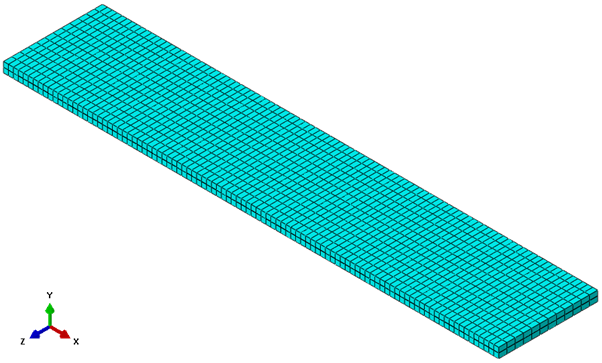

4. 对零件划分网格。网格应如下图所示，并由 3600 个单元构成。



5. 将（“网格” > “单元类型”）C3D8I 单元指定给层剖面，将 COH3D8 单元指定给粘合剖面。

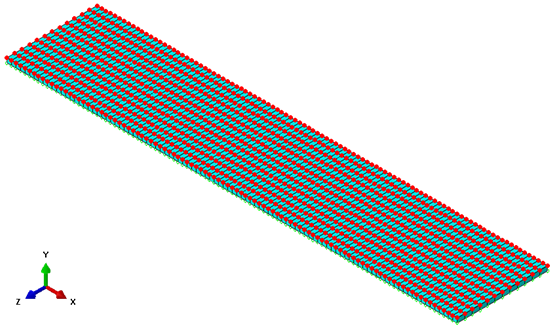

6. 依次选择“网格” > “编辑”，然后选择“节点”作为类别，而选择“编辑”作为方法。选择位于粘性层正 XZ 面上的节点，如下图所示。所选节点总数应为 1313。单击视口中的“完成”。
   • 提示：使用“显示组”工具可隐藏顶部单元格，还可以更轻松地选择粘性层节点。
7. 在“编辑节点”对话框中，选择“偏移”作为规范方法，针对几何图形选项取消选中“项目”，然后在 2 方向上输入值 -0.0001。单击“确定”。
8. 通过放大区域，验证粘性层没有厚度。
   注： 仅当网格显示时，编辑的粘性层厚度才可见。如果网格在视口中处于非活动状态，将显示原始几何图形。
