创建零件

定义零件几何图形通常是开发有限元模型的第一步。

此处，绘制了板几何图形并对其进行了拉伸，以生成实体零件。

1. 打开新的 Abaqus/CAE 实例。本教程中显示的一些屏幕截图取自早期版本的 Abaqus。因此，对其他版本的 CAE，结果可能略有不同。）
2. 创建新的零件（“零件” > “创建”），该零件具有以下选项：三维、实体、变形和拉伸。
3. 绘制矩形（“添加” > “直线” > “矩形”），其起始角点位于坐标 0, 0，而对角点位于 150, 3。

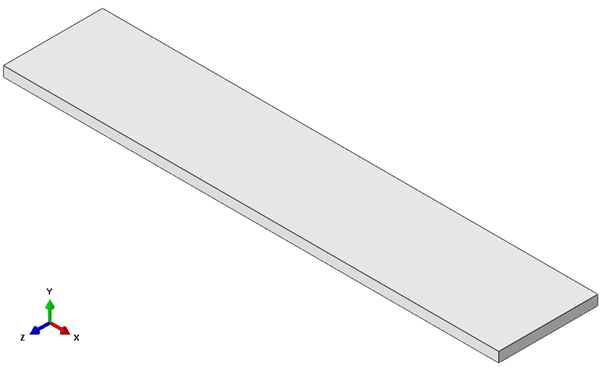

4. 拉伸基础草图，使其深度为 30。零件应如下图所示。



5. 粘性层最初将需要有限厚度（在本例中为 0.0001）以便创建模型，但稍后将进行修改（通过网格编辑）以使厚度为 0.0。要形成粘性层，则使用基准平面划分柱体。从顶部 XZ 面创建一个基准平面（“工具” > “基准”）偏移 1.49995，并从底部 XZ 面创建第二个基准平面偏移 1.49995。
   • 回顾一下，粘性层厚度为 0.0001，而柱体厚度为 3。因此，1.49995 = (3-0.0001) / 2。

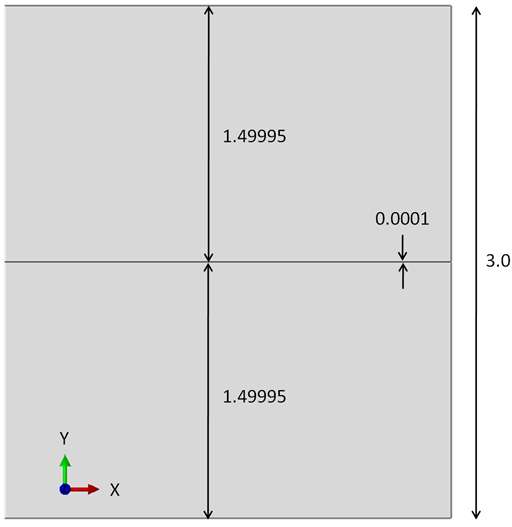

6. 使用基准平面将柱体划分为（“工具” > “划分”）三个单元。显示划分的柱体的侧视图如下所示。
