创建零件

定义零件几何图形通常是开发有限元模型的第一步。

此处，绘制了板几何图形并对其进行了拉伸，以生成实体零件。

1. 打开 Abaqus/CAE。本教程中显示的一些屏幕截图取自早期版本的 Abaqus。因此，结果可能与其他版本的 CAE 略有不同。
2. Abaqus/CAE 打开后，请依次选择“文件” > “新建模型数据库” > “使用 Standard/Explicit 模型”。
3. 在模型树中，从主工具栏中双击“零件”容器 或者依次单击“零件” > “创建”。
4. 在显示的“创建零件”对话框中，将零件命名为 Composite_Plate，然后接受默认选择：三维、变形、实体、拉伸。将“近似大小”调整为 1。
5. 通过使用“创建线: 矩形”工具 ，创建起始角点坐标为 0, 0 并且对角点坐标为 0.254, 0.381 的矩形。

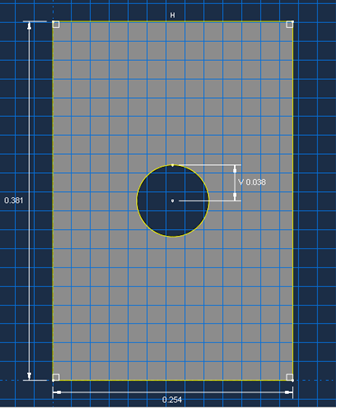

6. 通过使用“创建圆: 圆心和周长”工具 ，创建圆心点坐标为 0.127, 0.1905 并且周长点坐标为 0.127, 0.2286 的圆。截面草图现已完成，如下所示（包含尺寸）。
7. 依次单击 、 按钮以完成草图。
8. 在显示的“编辑基础拉伸”对话框中，在深度字段中输入值 0.001016，因为有 8 个厚度为 0.000127 m 的层。单击“确定”。
