查看并解释结果

Helius PFA 生成多个状态变量输出可供查看。

1. 求解完成后，依次单击“主菜单” > “通用后处理器”。
2. 要查看实际的变形比例，请依次单击“实用程序”菜单 > “绘图控制“ > “样式” > “位移比例”。在显示的对话框中选择“1.0 (真实比例)”单选按钮，然后单击“确定”。
状态变量 SVAR2 表示复合材料的基体失效索引，并指示基体与失效的接近程度。当 SVAR2 大于或等于 1 时，表示基体失效索引已满足并且基体失效已预测。要绘制此变量，可使用 PLESOL 或 PLNSOL 命令。通过 PLESOL 等值线图无法获得整个单元边界的平均值，而通过 PLNSOL 等值线图可获得整个单元边界的平均值。由于 SVAR2 的值是连续的（而不是离散的），因此 PLNSOL 图最有用。
注： 要查看大于 11 的 SVAR，则必须使用“/GRAPHICS, FULL”命令关闭电力图形。

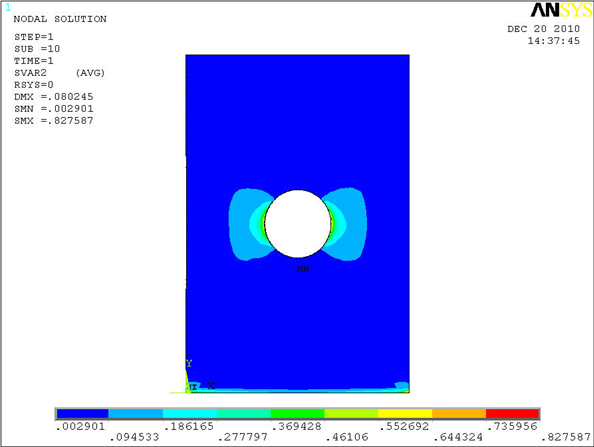

3. 要使用 PLNSOL 等值线图绘制 SVAR2，请在命令提示下输入 PLNSOL,SVAR,2。默认图形将绘制底部层的底部截面点和顶部层的顶部截面点。等值线图应该类似于如下所示的图形。细微差异通常会产生网格变形。



请注意，在层 1 中 SVAR2 的最大值为 0.83，这由于边界条件而发生在底部表面。忽略边界条件应力集中，SVAR2 的最大值约为 0.55，并出现在缺口应力集中处。由于缺口附近 SVAR2 的最大值小于 1，因此无法预测基体失效是否出现在层 1 中。

要查看复合板特定层中的结果，可以使用 LAYER 命令。

4. 在命令提示下输入 LAYER,2，以查看层 2（90 度层）中的结果。

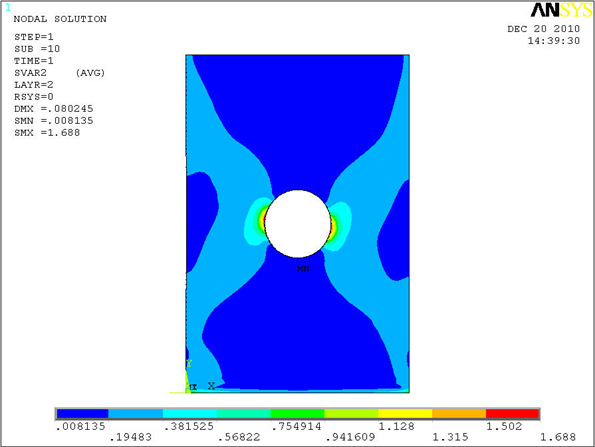

   注： 可能需要依次单击“实用程序”菜单 > “绘制” > “重新绘制”以便刷新图形窗口。层 2 的结果如下所示。



在层 2 中，SVAR2 的最大值为 1.69，这意味着预测基体失效会出现在层 2 中。要确定何时才能最早预测基体失效出现，则进行设置，直到 SVAR2 大于 1。可以从“主菜单” > “通用后处理器” > “读取结果”或使用 SET 命令访问用于查看特定时间点处的结果的命令。

5. 从子步 1 开始，执行步骤的同时刷新图形窗口，以便确定失效何时开始在层 2 中出现。
   • 输入命令 SET,1,substep# 或者
   • “主菜单” > “通用后处理器” > “读取结果” > “按载荷步”。
   • 当时间 = 0.8 时，满足基体失效准则。

SVAR3 表示纤维失效准则。当 SVAR3 值大于或等于 1 时，预测纤维失效。

6. 在时间 = 1.0 时，发出命令 PLNSOL, SVAR, 3。
7. 使用 LAYER 命令查看每个层，并注意到所有 SVAR3 值均小于 1，这意味着无法预测纤维失效是否出现在板中。
