“创建组合材料”插件是用户和 Helius PFA 之间的中心界面。
它允许您选择各种材料和分析选项，其中包括以下内容：
- 可以选择要在分析中使用的复合材料（Helius PFA 兼容的材料定义必须使用 复合材料管理器 在 Abaqus/CAE 以外创建）
- 可以选择四种单位制
- 可以选择主材料方向
- 可以创建用于提供纤维和基体成分应力和应变的其他输出变量
- 包含渐进式失效分析。使用此选项后，在基体或纤维中检测到失效时，Helius PFA 将降低（减少）材料特性。如果该功能处于非活动状态（本教程的重点），当检测到失效时，材料将保留其原始（未损坏的）特性。
- 包含失效前非线性
- 设置基体和纤维成分刚度失效后的降级比（传统）或降级能量（基于能量的降级）
使用这些选项，您可以根据问题要求来定制分析。有关可用选项的详细讨论，请参见Helius PFA用户手册。
在以下步骤中，将使用“创建复合材料”插件定义用户材料。
- 从主工具栏中依次选择。
- 从“材料库”列表中，选择材料 IM7_8552。
注： 特定于该材料的单位制相关工程常量将在对话框中列出以供查看。
- 由于此模型使用英寸和磅作为基础单位，因此请从“选择模型单位”列表中选择 lb/in/R。有 4 种单位制可供选择。默认单位制为 N/m/K。
- 选择“1”作为纤维方向。
2 也可以用作纤维方向，但与 1 方向相比，它还需要其他复合铺层取向。一般而言，建议将 1 用作纤维方向，以便保持模型之间的一致性。然而，有时由于复杂的模型几何图形和截面取向限制的组合，使得无法在 Abaqus 中创建某一取向以允许 1 方向作为纤维方向。在这种情况下，可能需要使用 2 方向作为纤维方向。
- 在“损坏演变”菜单中，选择“无”。如果渐进式失效处于禁用状态，则在整个分析过程中单元刚度将保持不变。相反，如果使用了即时或基于能量的损坏演变例程，在由失效准则预测到失效后，单元刚度将降低。

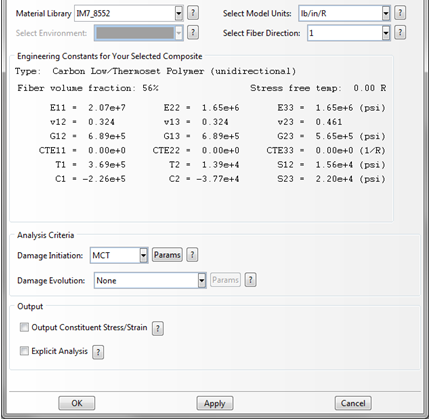

- 插件应如下图所示。
- 单击“确定”。
在完成步骤 1-7 后，用户材料将在材料树的材料容器
中创建。此材料用于定义板的复合铺层。
