修改材料定义

将材料定义从弹性材料类型更改为用户定义的材料类型。

ANSYS 将 Helius PFA 处理的材料视为是用户定义的材料类型，而不是由 ANSYS 识别的标准材料类型。本教程未修改的输入文件使用 MP 命令来定义正交各向异性弹性材料。因此，材料定义需要从弹性材料类型更改为用户定义的材料类型。

特定格式的 Helius PFA 用户定义的材料可表示为：

HELIUSPFA、MATID、NSTATV、UNITS、PFIB_DIR、PFA、PREFAIL、unused、PRESS、TEMP,FAIL_CRITERION,AUX_1,AUX_2,unused, MDEG、FDEG、MOISTURE

有关 HELIUSPFA 命令中每个参数的详细信息，请参见《Helius PFA 用户手册》附录 A。

在本练习中，以下步骤将修改 HELIUSPFA 命令。

1. 打开教程 1，并使用教程 1（使用复合材料管理器特征化用户材料）中提供的说明来创建用户材料（将材料命名为 Tutorial_1）。

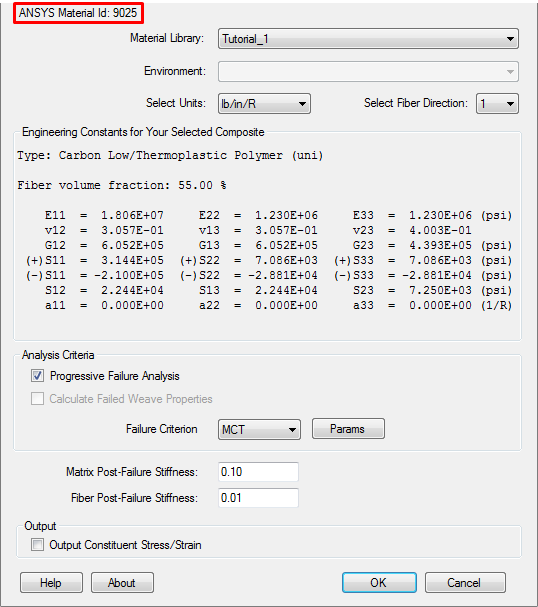

2. 确定 Tutorial_1 的 ANSYS 材料 ID（材料 ID）编号，方法是从 ANSYS 内打开 Helius PFA 插件，然后从材料库列表中选择 Tutorial_1。材料 ID 编号的位置将在下面亮显。或者，可以通过打开 HPFAMatDB.xml 文件（该文件位于 Helius PFA 材料目录中）来确定材料 ID。材料 ID 的特定值可能会有所不同，具体取决于 Helius PFA 材料目录中的材料数量。



3. 在 Tutorial_2_ANSYS.ans 中找到包含 MP 命令的部分。
4. 将 MP 命令集替换为以下内容，以确保材料 ID 替换为步骤 1 中确定的值：

   HELIUSPFA, matID, 7,3,1,1,0,0,0,0,0,0,0,0,0.1,0.01,0

   上述命令包含多个常量，用于在 Helius PFA 中传达用户选项。它们按顺序指定：

   1. Helius PFA 材料 ID
   2. 要跟踪的状态变量数
   3. 单位制
   4. 纤维方向
   5. 渐进式失效分析
   6. 失效前非线性
   7. 未使用
   8. 静水强化
   9. 温度
   10. 失效准则
   11. 辅助标准参数 1
   12. 辅助标准参数 2
   13. 未使用
   14. 基体失效后刚度
   15. 纤维失效后刚度
   16. 潮湿
5. 如有必要，请更改截面定义中的材料 ID（ecdata 命令），以便与步骤 1 中确定的材料 ID 匹配。
