划分零件的网格

对零件几何图形划分网格并控制单元类型。

在对复合板划分网格过程中，使用 0.2 的近似种子大小来确保网格足够精细以捕获故障位置，而且对于短求解时间而言足够粗略。

1. 切换到“网格”模块，并确保“对象”工具栏选项已设置为“零件”。



2. 单击“种子零件”图标 ，或从主工具栏依次选择“种子” > “零件”。将显示“全局种子”对话框。
3. 在近似全局大小字段中输入 0.2。单击“确定”。
4. 单击“指定单元类型”图标 ，或从主工具栏依次选择“网格” > “单元类型”。将显示“单元类型”对话框。
5. 选择连续 Shell 单元 SC8R。单击“确定”。
6. 通过从主工具栏依次选择“网格” > “控件”来指定网格控件。选择“扫掠”技术和 Medial 轴算法。单击“确定”。

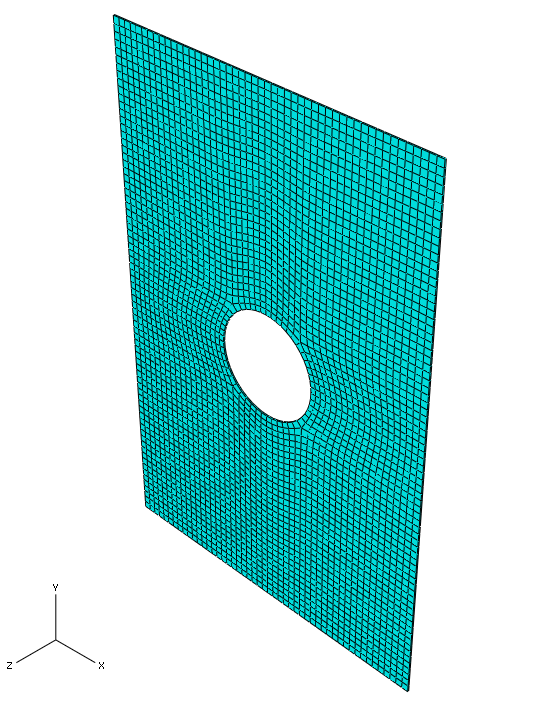

7. 可通过单击“网格零件”图标 ，或从主工具栏依次选择“网格” > “零件”对零件划分网格。单击“是”按钮。网格应该类似于下面显示的网格。
