定义载荷

在实验测试中，圆柱滚子用于加载样本。因此，仅橡胶垫的边缘会遭受直接加载。

样本使用施加的位移进行加载，因为它带来的失效过程比使用作用力的类似载荷所带来的要更平缓。首先，耦合约束已应用于橡胶垫顶部边缘上的节点，以允许对后期处理过程中的总反作用力进行简单测定。

1. 依次选择“预处理器”>“耦合/Ceqn”>“耦合自由度 w/Mstr”。

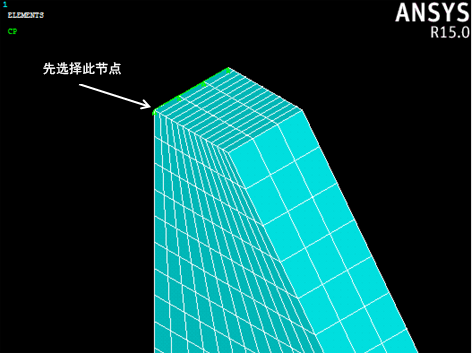

2. 选择橡胶垫顶部边缘上的节点 (x = 0)（如下所示），确保先选择以下标识的节点 (z = 0.5)。单击“确定”。
3. 将参照数量设置为 100，并将自由度标签设置为 UY。单击“确定”完成耦合定义。
4. 依次选择“预处理器”>“载荷”>“定义载荷”>“应用”>“结构” >“位移”>“启用节点”，然后选择步骤 2 中的第一个节点 (x = 0, y = 4.725, z = 0.5)。
5. 应用 -20 (mm) 的 UY 值，然后单击“确定”。
