定义载荷

创建其他两个边界条件，用于将纯模式 I 载荷施加到柱体。

柱体使用施加的位移进行加载，因为它带来的失效过程比使用作用力的类似载荷所带来的要更平缓。首先，将一个耦合约束应用到梁的外部边缘上的节点，以允许在后期处理期间对总反作用力进行简单测定。

1. 依次选择“预处理器”>“耦合/Ceqn”>“耦合自由度 w/Mstr”。

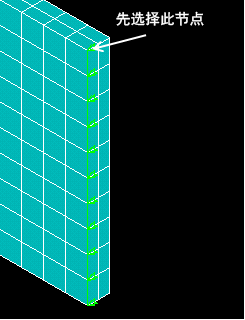

2. 选择如下所示的梁左边缘上的所有节点 (x = 100, z = 1)，确保先选取最上方的节点 (y = 10)。单击“确定”。



3. 将参考号设置为 100，并将自由度标签设置为 UZ。单击“确定”完成耦合定义。

   由于耦合约束，应用于上方亮显节点的 Z 方向位移将导致相同的 Z 方向位移应用于约束定义中的其余节点。

4. 为梁的另一侧 (x=100, z=0) 重复步骤 1-3，并为约束方程指定不同的参考号（例如 200）。



5. 依次选择“处理器”>“载荷”>“定义载荷”>“应用”>“结构”>“位移”>“节点上”，然后选择步骤 2 中的第一个节点 (x = 100, y = 10, z = 1)。
6. 应用 UZ 值 10，然后单击“确定”。

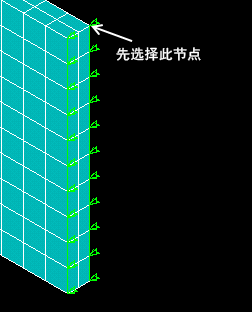

7. 重复步骤 5-6 并将 UZ 位移 -10 应用到上图所示的节点 (x = 100, y = 10, z = 0)。
