使用“创建粘性材料插件”创建用户材料

“创建粘性材料”插件为 Helius PFA 粘性材料定义了完整的材料响应。

具体而言，定义材料刚度、面力和损坏萌生及软化类型。您可以使用多种选项来定义粘性材料的损坏响应。

• “萌生准则”定义了用于确定粘性单元中失效萌生的方法。“最大应力”和“二次应力”选项可用。
• “软化类型”选项定义了用于计算失效萌生后单元刚度降低的方法。选项包括“位移”、“能量”和“混合模式能量”。
• 有关这些材料选项的完整详细信息，请参见《理论手册》。

对于此示例，将使用“最大应力”损坏萌生和基于“能量”的损坏演变标准，因为 DCB 样本在纯模式 I 中加载。

有许多不同的方法可用于确定粘性材料特性。以下特性仅用于演示，本文档不对它们进行充分探讨。有关粘性特性的详细论述以及用于确定其值的推荐方法，请参见《理论手册》的基于能量的材料退化部分。

在以下步骤中，将使用“创建粘性材料”插件来定义用户材料。

1. 单击“HELIUS”按钮，然后在出现的对话框中单击“创建粘性材料。
2. 将粘性材料 ID 指定为 102。
3. 为 Knn、Kss 和 Ktt 输入 1.0E+11，为 Sn 输入 1.0E+05，并为 Ss 和 St 输入 3.0E+05。
4. 选择最大面力萌生准则和能量软化类型
5. 输入断裂能 0.01。

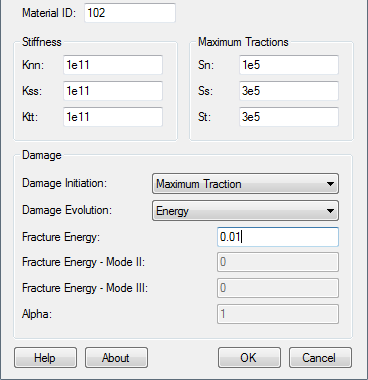

6. 现在，对话框应如下所示。单击“确定”即可创建图形。
