添加复合材料

我们可以使用 Helius PFA 的插件将复合材料轻松添加到模型。

1. 单击“ANSYS 工具栏”中的“HELIUS”按钮，并选择“创建复合材料”。
   注： HELIUS 按钮仅适用于模型创建预处理器 (/PREP7)。

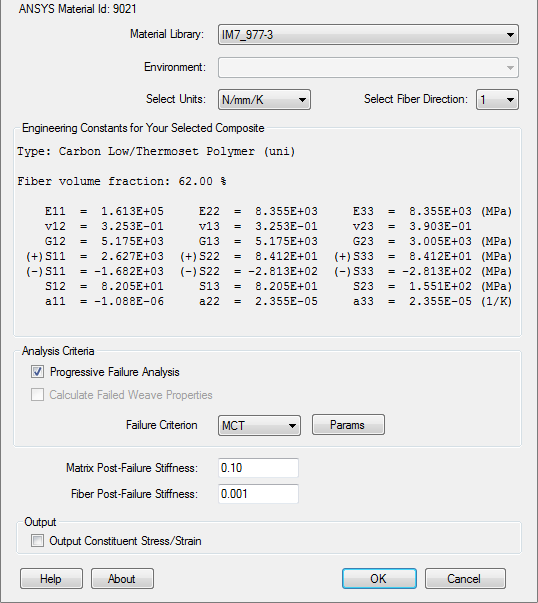

2. 从材料库列表中，选择“IM7_977-3”。记下 ANSYS 材料 ID，即 9021。我们将在以后为复合层指定材料时需要此编号。
注： ANSYS 材料 ID (9021) 可能在您的计算机上不同，具体取决于您的数据库中的材料。
3. 由于我们的模型几何图形以毫米为单位创建，请从“选择单位”列表中选择“N/mm/K”。
4. 选择“1”作为纤维方向。
5. 将基体失效后刚度值设置为 0.1，将纤维失效后刚度值设置为 0.001。这些值指定材料的损坏与未损坏材料刚度之比。例如，纤维失效后刚度值 0.01 表示当积分点发生纤维失效事件时，该积分点处的材料刚度将下降到未损坏特性的 1%。
6. 单击“确定”。
