对零件划分网格

为零件几何图形创建网格。

对复合板划分网格时，我们将使用全局种子大小 1.0，以确保网格既足够精细以便捕获脱层效应，但又足够粗糙以便实现适中的求解时间。

1. 依次单击“主菜单”>“预处理器”>“网格划分”>“尺寸控制”>“手动调整”>“直线”>“拾取线”
2. 使用图形窗口以选择平行于全局 Z 轴的柱体的 4 条边。
3. 在出现的对话框中，在 NDIV 框中指定 2，然后单击“确定”。
4. 依次单击“主菜单”>“预处理器”>“网格划分”>“网格工具”。
5. 在出现的对话框中，单击“尺寸控制”下“全局”选项旁的“设置”按钮，在“尺寸”输入框中输入 1.0，然后单击“确定”。
6. 选择“十六进制”和“已映射”单选按钮，然后单击“网格”按钮。

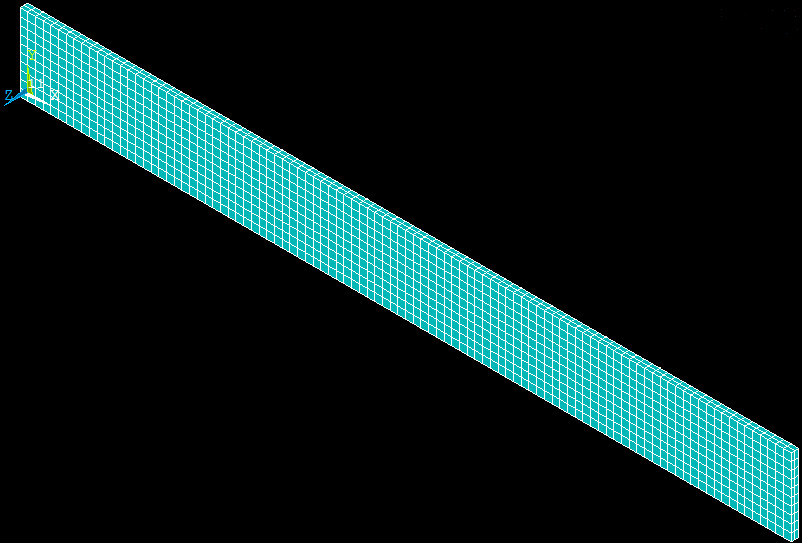

7. 从图形窗口中选择柱体，然后单击“确定”。现已对零件划分网格，应类似于如下所示的网格。
