对零件划分网格

为零件几何图形创建网格。

在对复合板划分网格时，使用全局种子大小 0.005 确保网格精细到足以捕获失效的位置和传播，但网格的粗略程度却只允许较短的求解时间。

1. 依次单击“主菜单” > “预处理器” > “网格划分” > “网格工具”。
2. 若要设置全局种子大小，请单击“全局大小控制”旁边的“设置”按钮、在“大小”输入框中输入 0.005，然后单击“确定”。
3. 选择“十六进制”和“扫掠”单选按钮，然后单击“扫掠”按钮。

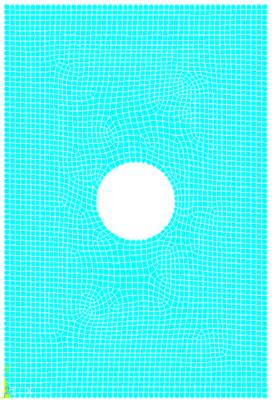

4. 选择图形窗口中的零件，然后单击“体积扫掠”对话框中的“确定”。现已对零件划分网格，应类似于如下所示的网格。
