定义载荷

要将纯模式 I 载荷应用于柱体，则垂直位移将应用于自由端点。

首先，应用方程约束以便简单确定后期处理期间的总反作用力。

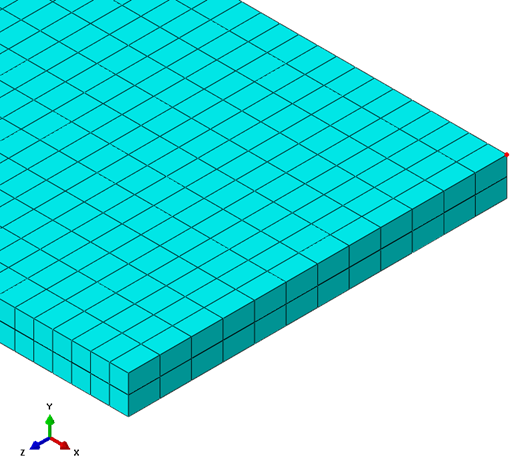

1. 创建名为 Top_Load_Node 的节点集（“工具” > “设置” > “创建”）。选择以下亮显的节点。



2. 创建名为 Top_Tied_Nodes 的第二个节点集，其包括以下所示的节点。



3. 切换到交互模块。

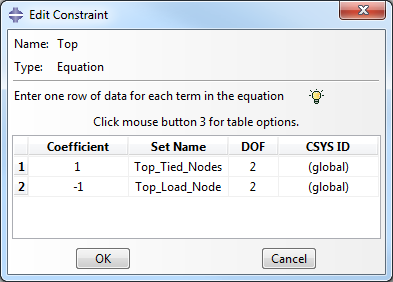

4. 若要将绑定的节点 Y 方向上的位移限制为载荷节点，请依次选择“约束” > “创建”，然后选择“方程”类型。将约束命名为 Top。填写“编辑约束”对话框以使其如下所示。



5. 重复步骤 1 到步骤 4 以便为底部层创建约束。
6. 切换到载荷模块。
7. 创建名为 Top 的“位移/旋转”类型边界条件。当系统提示您选择某个区域时，请选择“设置”选项，然后选择 Top_Load_Node 集。输入 10 作为 U2 的值。
8. 创建名为 Bottom 的“位移/旋转”类型边界条件。当系统提示您选择某个区域时，请选择“设置”选项，然后选择 Bottom_Load_Node 集。输入 -10 作为 U2 的值。
