创建零件

定义零件几何图形通常是开发有限元模型的第一步。

此处，定义了板几何图形，以便生成三维零件。

1. 使用“Helius PFA for ANSYS 启动程序”工具（如下所示）打开 ANSYS Mechanical APDL。此工具将通过必要的环境变量启动 ANSYS，从而使 Helius PFA 与 ANSYS 一起运行。
   • 此工具随 Helius PFA 一同安装，可在桌面上找到。它还可能位于以下路径：

     %install_dir%\bin\ansys-helius-launcher.exe



2. 在 ANSYS Mechanical APDL 产品启动程序中单击“运行”按钮。将显示 ANSYS GUI。
3. 为生成均匀的映射网格，板将分为 8 个体积。
4. 依次单击“主菜单” > “预处理器” > “建模” > “创建” > “体积” > “块” > “按 2 角和 Z”。
5. 在显示的对话框中，输入以下值，然后单击“应用”按钮：
   • WP X = 0
   • WP Y = 0
   • 宽度 = 0.75
   • 高度 = 2.25
   • 深度 = 0.144
6. 每次为 WP X、WP Y、宽度、高度和深度输入下列值时，重复步骤 4：
   • 0.75, 0, 0.75, 2.25, 0.144
   • 0, 2.25, 0.75, 0.75, 0.144
   • 0.75, 2.25, 0.75, 0.75, 0.144
   • 0, 3, 0.75, 0.75, 0.144
   • 0.75, 3, 0.75, 0.75, 0.144
   • 0, 3.75, 0.75, 2.25, 0.144
   • 0.75, 3.75, 0.75, 2.25, 0.144
7. 依次单击“主菜单” > “预处理器” > “建模” > “创建” > “体积” > “圆柱体” > “实心圆柱体”。
8. 在显示的对话框中，输入以下值，然后单击“确定”：
   • WP X = 0.75
   • WP Y = 3.0
   • 半径 = 0.125
   • 深度 = 0.144
9. 依次单击“主菜单” > “预处理器” > “建模” > “运算” > “布尔” > “减” > “体积”。

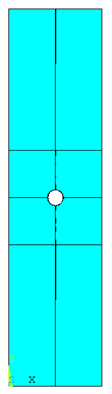

10. 选择在步骤 4 和 5 中创建的 8 个块，然后单击“确定”。当系统提示您选择要减去的体积时，拾取圆柱体，然后单击“确定”。板应如下所示。
11. 要完成几何图形，必须合并这 8 个体积。依次单击“主菜单” > “预处理器” > “建模” > “运算” > “布尔” > “粘合” > “体积”。选择 8 个体积，然后单击“确定”。
