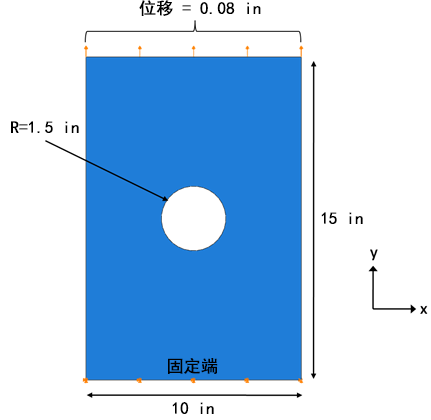

问题在于平面复合板的中心具有一个孔。以一端是固定的边界条件，而另一端是 0.08"（板长度的 0.53%）的位移控制载荷为条件。板的材料为 IM7/8552；铺层为 [0/±45/90]s，并且材料层厚度为 0.005"，从而导致板厚度为 0.04"。网格种子大小为 0.2，使用缩减积分连续壳单元 (SC8R)。标注、边界条件和载荷如下所示。在创建了模型并完成有限元分析之后，提供用于查看和解释结果的步骤。
在本教程中，将省略基本的建模细节。我们暂且假定您已有 Abaqus/CAE 环境方面的经验。如果您对 Abaqus/CAE 不熟悉，请在完成本教程前，先查阅 Abaqus 文档。
如果您仅对了解如何解释 Helius PFA 中的结果感兴趣，Abaqus 输入文件 (Tutorial_3_Abaqus.inp) 可供下载，该文件可用于生成 Abaqus 输出 (*.odb) 文件。在这种情况下，运行该输入文件，然后参见查看和解释结果部分。
