查看并解释结果

检查渐进式失效分析的结果。

既然您已经使用 Helius PFA 完成了渐进式失效分析，讨论的重点将围绕查看和解释结果展开。查看渐进式疲劳模拟的结果与查看传统 Helius PFA 静态渐进式失效分析的结果非常类似。已为疲劳分析修改了求解相关变量的含义，并且在随附完成分析的 .mct 文件中指定了新含义。请参见《Helius PFA 用户手册》，了解每个求解相关变量的详细信息（渐进式疲劳结果和附录 C）。

作业完成后，请启动 ANSYS APDL 并打开 Tutorial_4.db。依次单击“通用后处理器” > “数据和文件选项”，并选择“Tutorial_4.rst”。依次单击“通用后处理器” > “读取结果” > “最后一组”，读取最后一组结果。

1. 由于我们对 SVAR2 感兴趣，请在命令提示下键入 PLNSOL,SVAR,2。
2. 要查看实际的变形比例，请依次单击“绘图控制” > “样式” > “位移比例”。在显示的对话框中选择“1.0(真实比例)”单选按钮，然后单击“确定”。

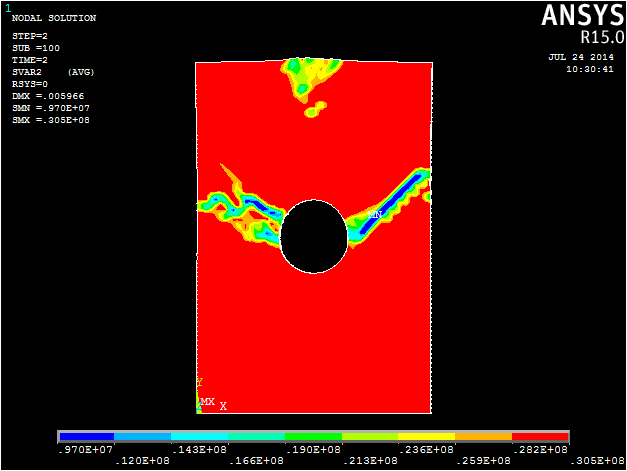

3. 该图应该类似于如下所示的图形。

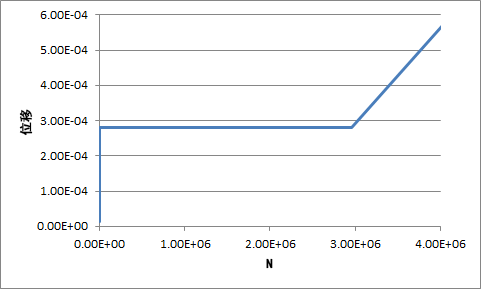

SDV2 图描绘了每个单元失效出现前的循环次数。按照绘制 SVAR2 的相同方式，可以绘制显示模型损坏状态以验证是否发生失效的 SVAR1 图。您还可以将节点位移和失效出现前的循环次数用于在 Tutorial_4.txt 文件中报告的模型未失效区域，以创建全局结构失效出现前的循环次数图，如下图所示。

注： 在大约 3.0E+06 次循环后，样本开始过度变形，这意味着灾难性的结构失效。
