应用边界条件

首先，我们创建边界条件以防止梁的左端在全局 X 方向上发生位移。由于我们使用的是半对称模型，因此必须强制执行此条件。

1. 依次选择“预处理器”>“载荷”>“定义载荷”>“应用”>“结构”>“位移”>“在区域上”。

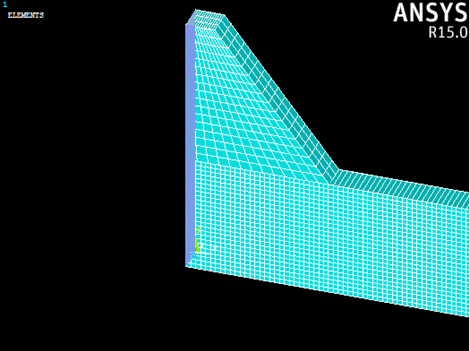

2. 使用图形窗口选择梁的末表面和橡胶垫的末端表面，然后单击“确定”。
3. 在出现的对话框中，选择“UX”，并输入位移 0，然后单击“确定”。

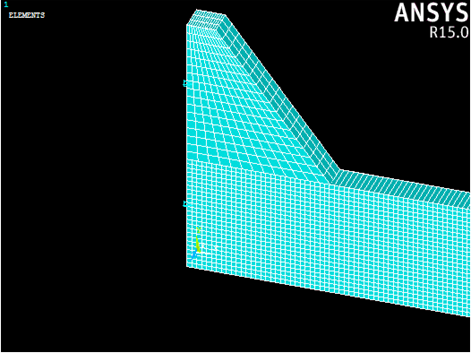

此时我们可以防止整个模型在全局 Z 方向上发生位移。这将强制执行平面应变条件。

1. 依次选择“预处理器”>“载荷”>“定义载荷”>“应用”>“结构”>“位移”>“在节点上”。
2. 使用图形窗口选择模型的所有节点，然后单击“确定”。
3. 在出现的对话框中，选择“UZ”，并输入位移 0，然后单击“确定”。

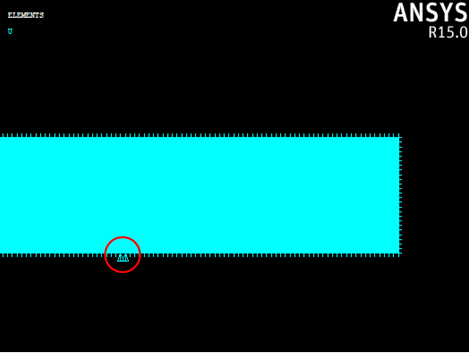

接下来，我们可以应用位移约束以模拟对三点弯曲测试的支持。

1. 依次选择“预处理器”>“载荷”>“定义载荷”>“应用”>“结构”>“位移”>“在节点上”。
2. 使用图形窗口选择以下所示节点，然后单击“确定”（如果您按照迄今为止所有的步骤进行操作，所选的相应节点会被编号：1392、1393、18869 和 18870）。
3. 在出现的对话框中，选择“UY”，并输入位移 0，然后单击“确定”。

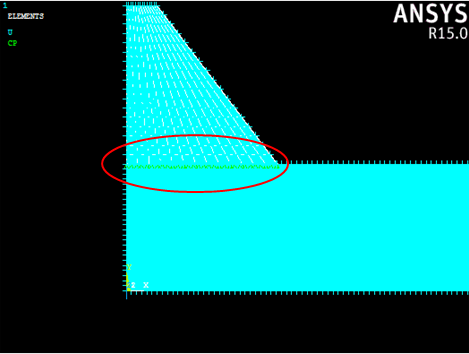

最终的边界条件会将橡胶垫与梁绑在一起。

1. 依次选择“预处理器”>“耦合/Ceqn”>“耦合 DOF”。
2. 选择橡胶垫底部的所有节点，然后单击“确定”。
3. 指定参考编号 1，然后选择 UY 自由度标签。单击“确定”。
